使用【拉伸】命令，可以拉伸和壓縮圖形對象。
啟動【拉伸】命令的方式有以下幾種。
1.命令行：輸入【STRETCH/S】命令。
2.菜單欄：選擇【修改】--【拉伸】
3.工具欄：?jiǎn)螕粲覀?cè)的【拉伸】按鈕。
【拉伸】命令需要設置的參數有拉伸對象、拉伸基點的起點和拉伸位移。拉伸位移決定了拉伸的方向和激勵。進行拉伸操作時應該遵循以下的原則。
通過單擊選擇和窗口選擇獲得的拉伸對象將只被平移，不被拉伸。
通過交叉選擇獲得的拉伸對象，如果所有的夾點都落入選擇款內，圖形將發生平移；如果只有部分的夾點落入選擇框內，圖形將沿著拉伸位移拉伸；如果沒有夾點落入選擇框內，圖形將保持不變。
我們來看看實例

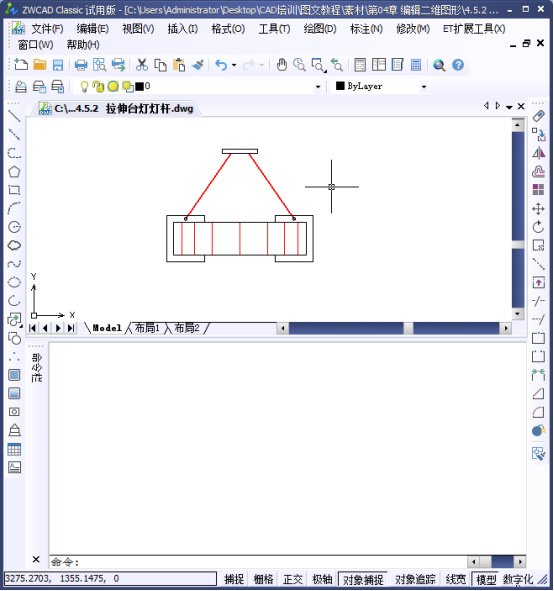

1.我們打開中望CAD，打開我們的素材文件
2. 點擊我們右側的【拉伸】按鈕，

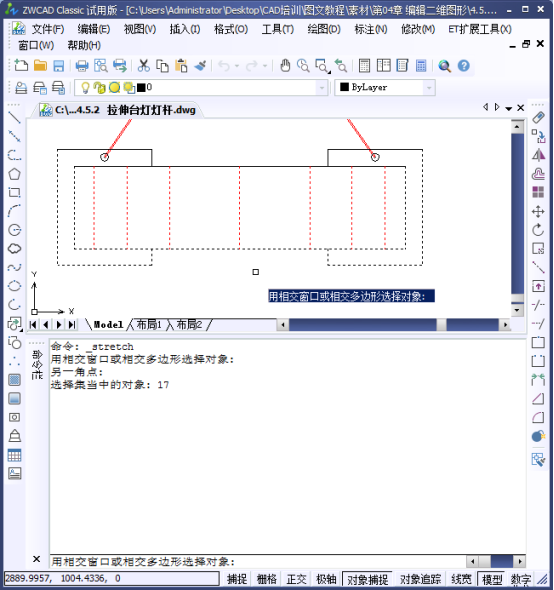

3. 然后我們選擇臺燈的下部分，參考下圖。

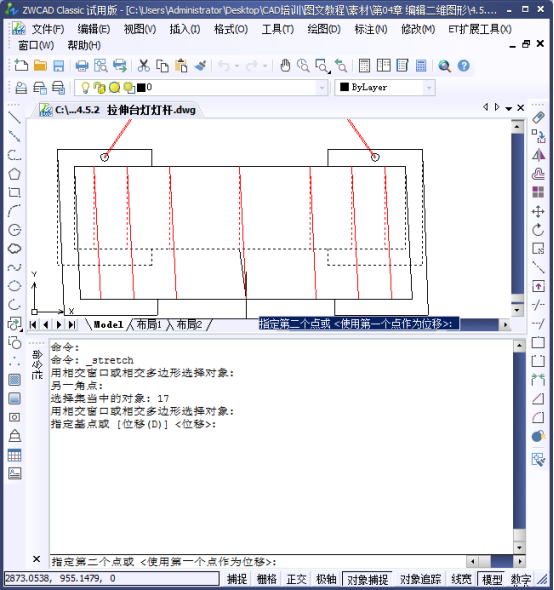

4. 選擇好后，我們按下回車，我們就可以隨意的定一點，

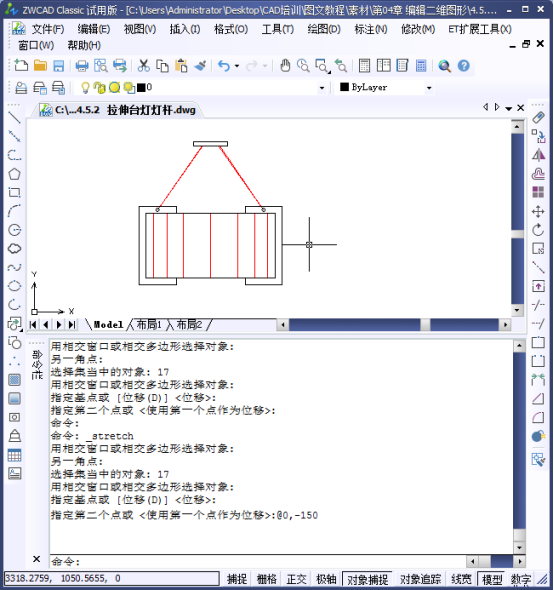

5. 然后我們就輸入【@0,-150】且回車。我們就能得到下面這一個唄拉伸過后的圖像了。
以上，是我們通過中望CAD軟件操作得出的教程，僅供參考。
