現代社會，模具行業競爭激烈，企業都要求提高模具生產周期與效率。軟件是否能快速設計出模具，直接影響到生產效率。有些工程師在分模時，單修補破面孔，就用去了大半時間，大部分原因不是設計師對模具結構不熟悉，而是市面上大部分三維CAD軟件未能快速幫助我們實現分型面設計，成為了障礙與困惑。為此小編特別邀請模具公司的CAD資深設計工程師跟大家分享，以國內知名三維CAD/CAM軟件中望3D為例，介紹模具行業的設計工程師是如何通過該軟件的模具功能快速創建分型面，解決上述問題：

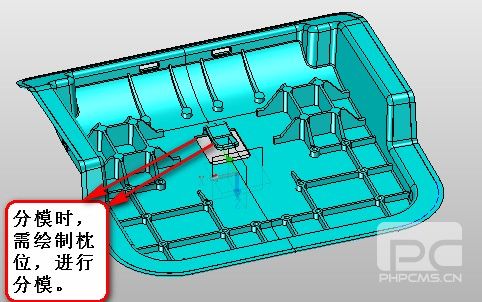

       案例一：分模時，需要為此繪制枕位，以滿足設計需求。常規方法設計枕位，需要三步，拉伸----修剪-----縫合。

\

       對此應用中望3D模具設計中的補孔功能，則能一步到位，智能進行補孔，操作步驟如下：

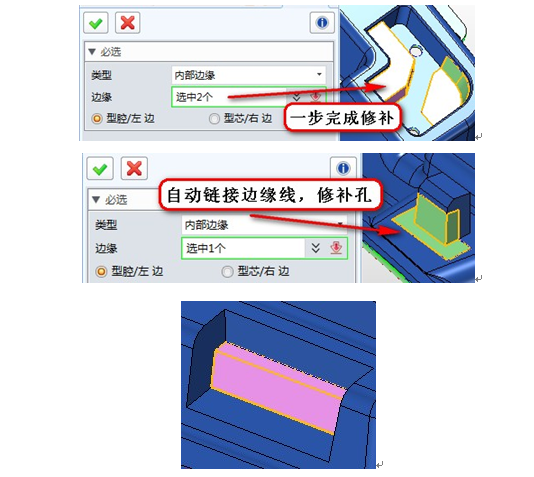

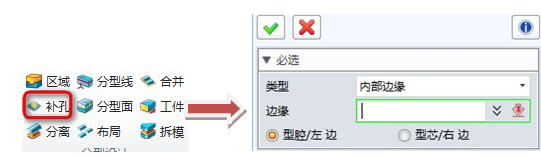

執行補孔命令，彈出對話框，選取邊緣，如下圖：

\

       可根據設計需要選取分型類型，直接修補分型孔。型芯、型腔兩種形式，自由選取，操作簡單，滿足產品設計分型需求。如下所示：

\

       案例二：

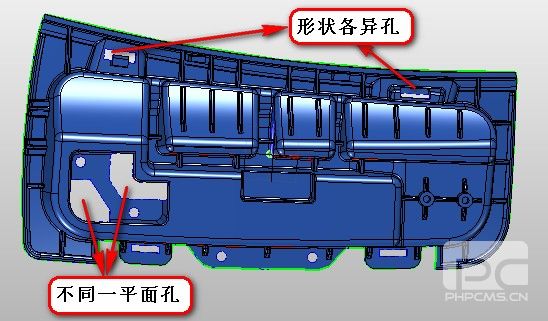

       中望3D的修補分型孔，不但能滿足上述要求，而且也能滿足各類型的孔，如下復雜孔的創建，如果按普通建模方式，創建分型面，步驟繁瑣，需要多個命令配合使用，如繪制輔助線、修剪，拉伸方向控制、縫合等，而且生成的分型面，若間隙過大，還不易拆模等問題。如下圖所示：在分型設計過程中，都需要對其進行創建分型面。

\

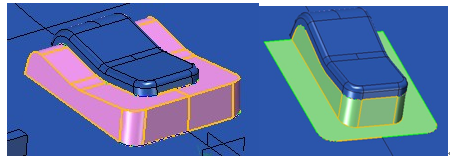

       則可以通過中望3D，模具設計中的補孔功能智能修補。達到分型設計要求。如下圖所示：

\

       通過以上實踐案例分析可得知，中望3D引用模具設計中的補孔功能，它能方便、智能的幫助工程師提高分型設計效率與準確率，能更快速地投入生產，極大降低成本，響應市場需求的變化對模具設計生產周期的影響，保證設計-加工更加快速地實現。為此，中望3D也為大量這類型需求的客戶，提供了CAD/CAM解決方案。值得注意的是，中望3D 2013最新版本中加入的直接輸出到“3D打印機”（Print3D）的功能，該功能讓用戶能夠非常方便快捷地與3D打印機交互，對比傳統模具制作，企業可以更快成型出模，大大節省了企業的制作成本。想要學習三維CAD設計的朋友，也可以下載該免費圖紙http://www.zlxxf.cn/community/thread-10861-1-1.html），結合中望3D的易學易用，更快速掌握模具的分模設計。
