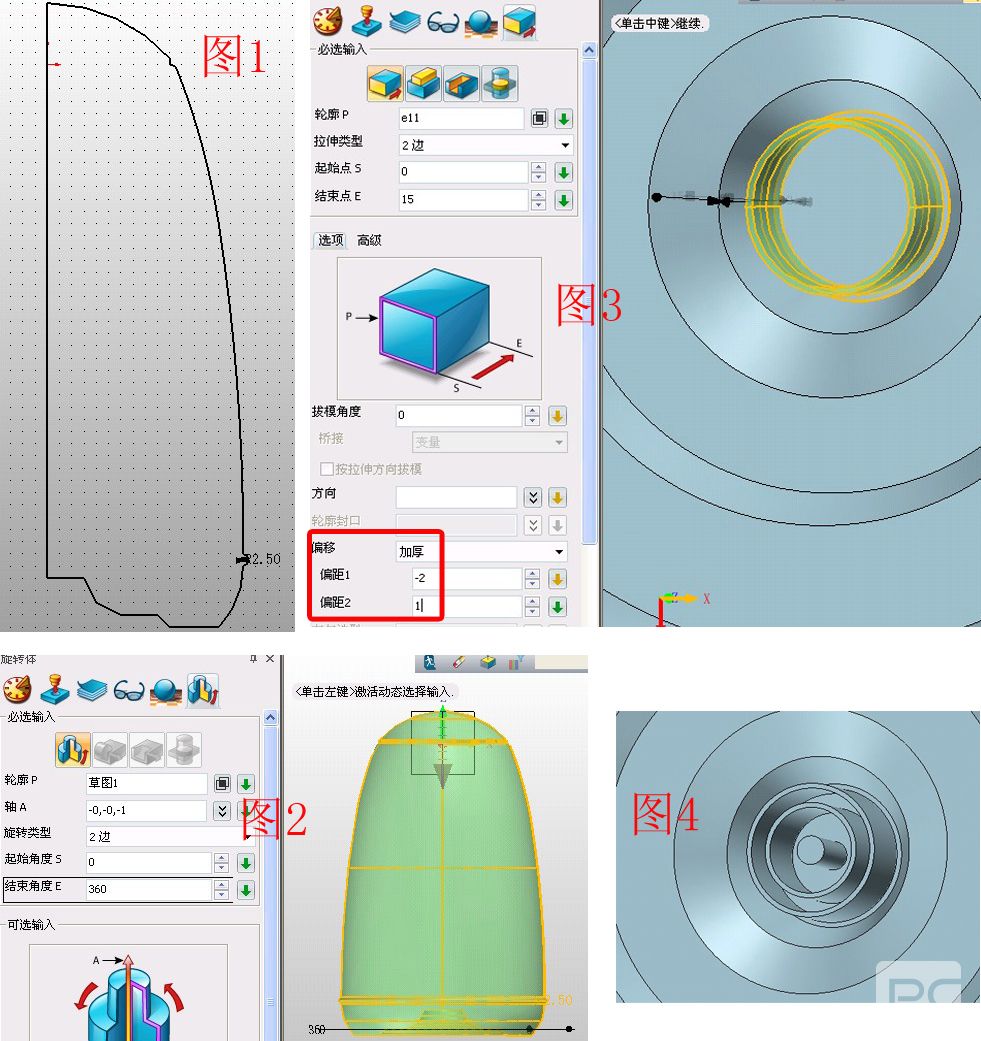

       第一步，在XZ面插入草圖1，繪制如圖1所示的圖形，只要大體相仿即可，不需要精確的數據，只是要注意將壺蓋和壺身接觸的面處在XY面上，即草圖中的橫坐標上。退出草圖，點擊旋轉，將草圖繞Z軸旋轉，如圖2。點擊拉伸，輪廓選擇壺底部最中心的圓的邊緣，進行拉伸，參數如圖3，注意偏移數據的選擇。用相同的方法再創建一個圓筒柱，然后點擊圓柱工具，在中央位置繪制圓柱，如圖4。

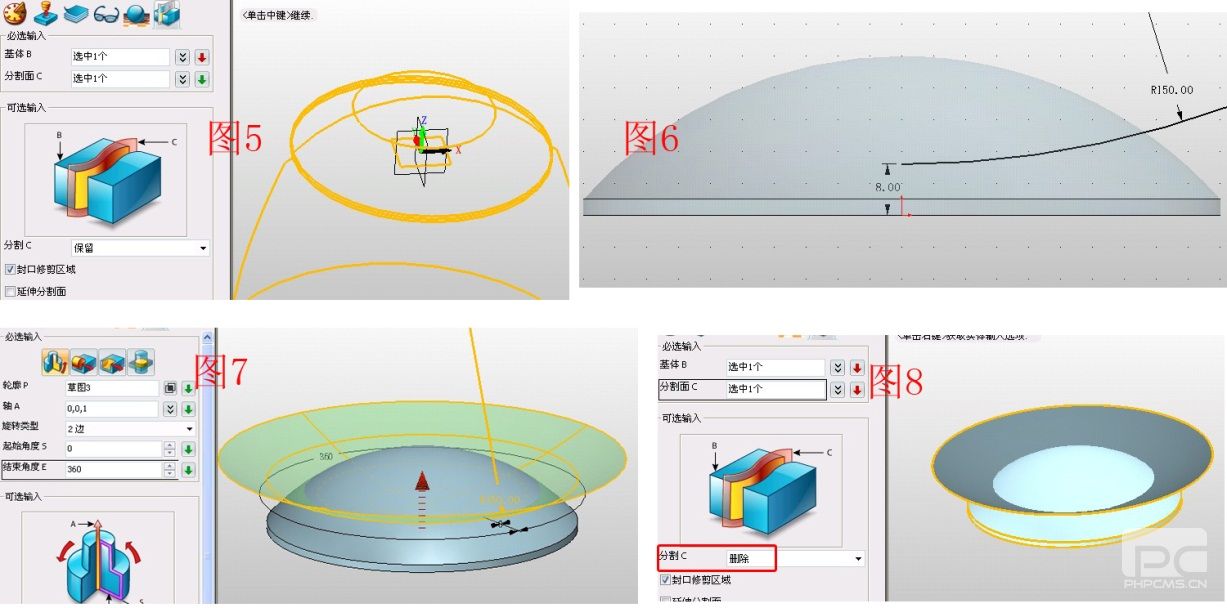

       第二步， 點擊造型——分割，選中壺體，分割面為XY面，這樣就將壺體和壺蓋分成獨立的兩部分如圖5，隱藏壺體，對壺蓋單獨編輯。在XZ面插入草圖2，繪制如圖6所示的弧線，注意弧線的最低點在Y軸上。用旋轉工具旋轉這個弧線形成曲面，如圖7，以此曲面為分割面將壺蓋分成兩部分，如圖8。

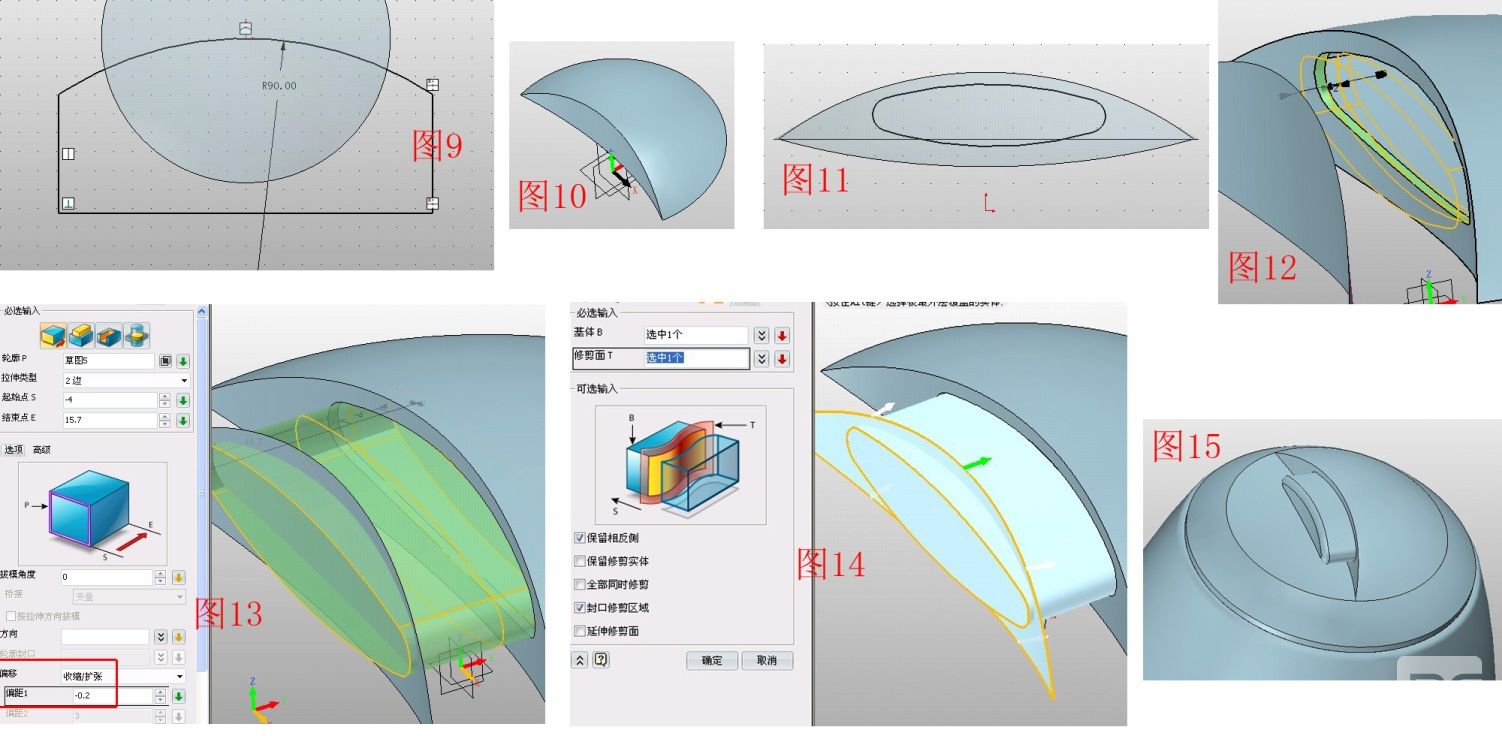

       第三步：隱藏壺蓋的下半部分，在XY插入草圖3，繪制圖9所示的圖形，注意弧的中點在原點位置，點擊拉伸——減運算，拉伸此草圖效果如圖10，將此造型抽殼，厚度為-1。點擊曲面——面偏移，將月牙狀的切面偏移12。在XZ面插如草圖4，繪制圖11所示的圖形，退出草圖后，用拉伸的減運算切除，如圖12，注意在“保留輪廓”前打鉤。點擊拉伸—基體，拉伸草圖4，將“保留輪廓”前的鉤去掉，參數如圖13。點擊修剪工具，基體為拉伸體，修剪面為偏移出的面，注意保留部分方向的選擇，對邊緣做圓角，效果如圖15。

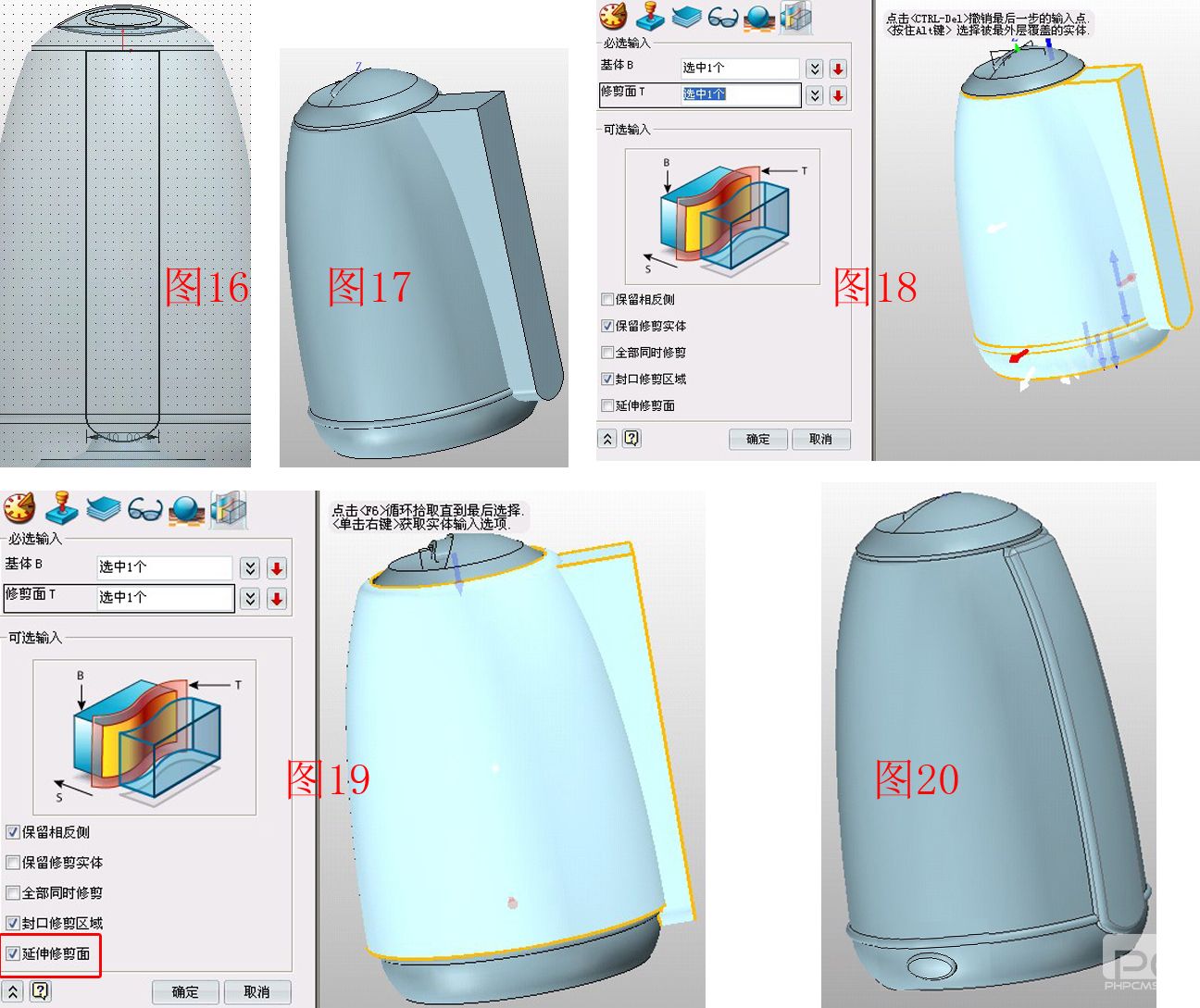

       第四步：在XZ面插入草圖5，繪制圖16所示的圖形，退出后拉伸，效果如圖17。點擊造型——修剪，基體為拉伸后的造型，修剪面為壺體的側面，這樣就只保留了造型的壺外部分，如圖18。點擊曲面——面偏移將壺外表面向外偏移5，再利用這個偏移面將造型再次修剪，如圖19，在邊緣做圓角處理。注意兩次修剪的參數設置是有區別的。用相同的方法做出電源指示燈的造型，如圖20。

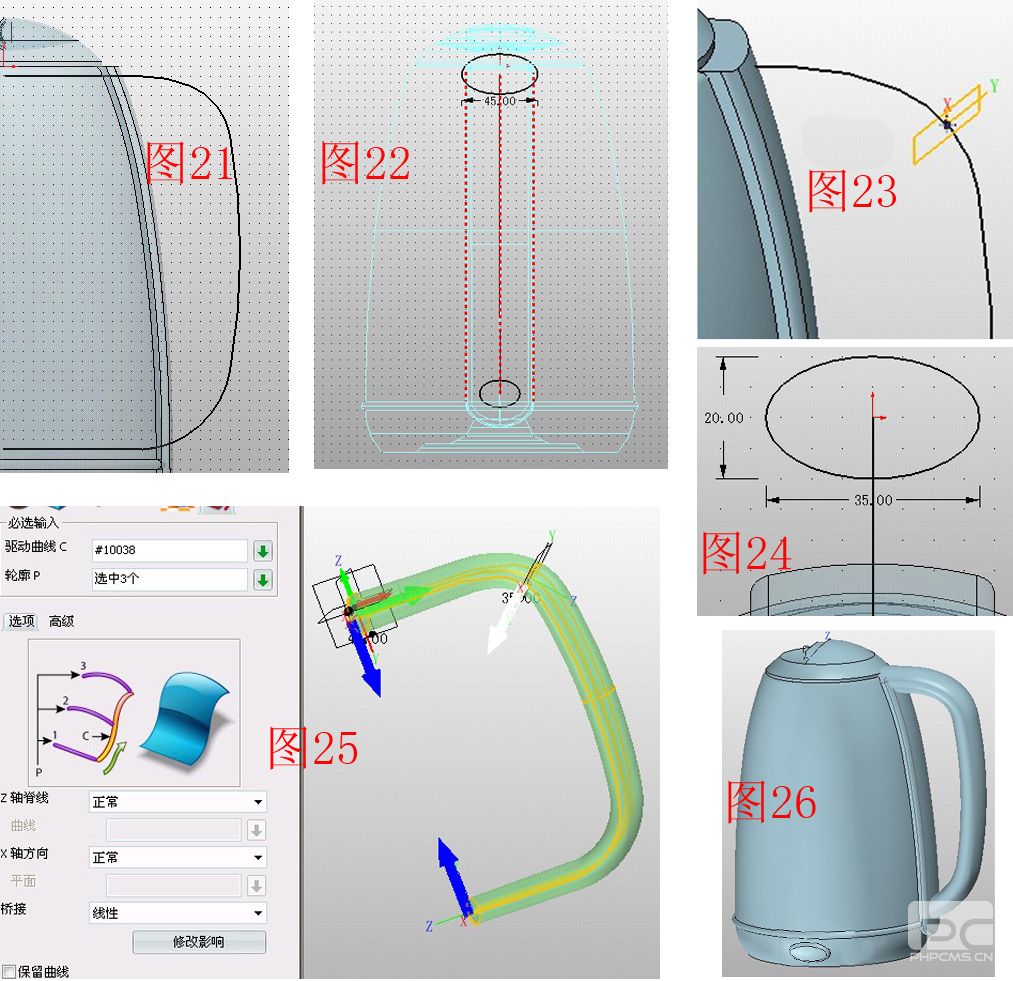

       第五步，在YZ面插入草圖6，繪制圖21所示的曲線，曲線的兩段在Y軸上，在XZ面插入草圖7，繪制圖22所示的兩個橢圓，橢圓的中心在參考線的兩個端點，在圖23的位置插入基準面，并在此面插入草圖8，繪制圖24所示的橢圓。點擊驅動曲線放樣，驅動線為草圖6，輪廓分別為草圖7、8的三個橢圓，注意選擇輪廓時要將過濾器置為“曲線”，這樣就能逐個選擇橢圓了，注意方向要一致，如圖25，效果圖如圖26。

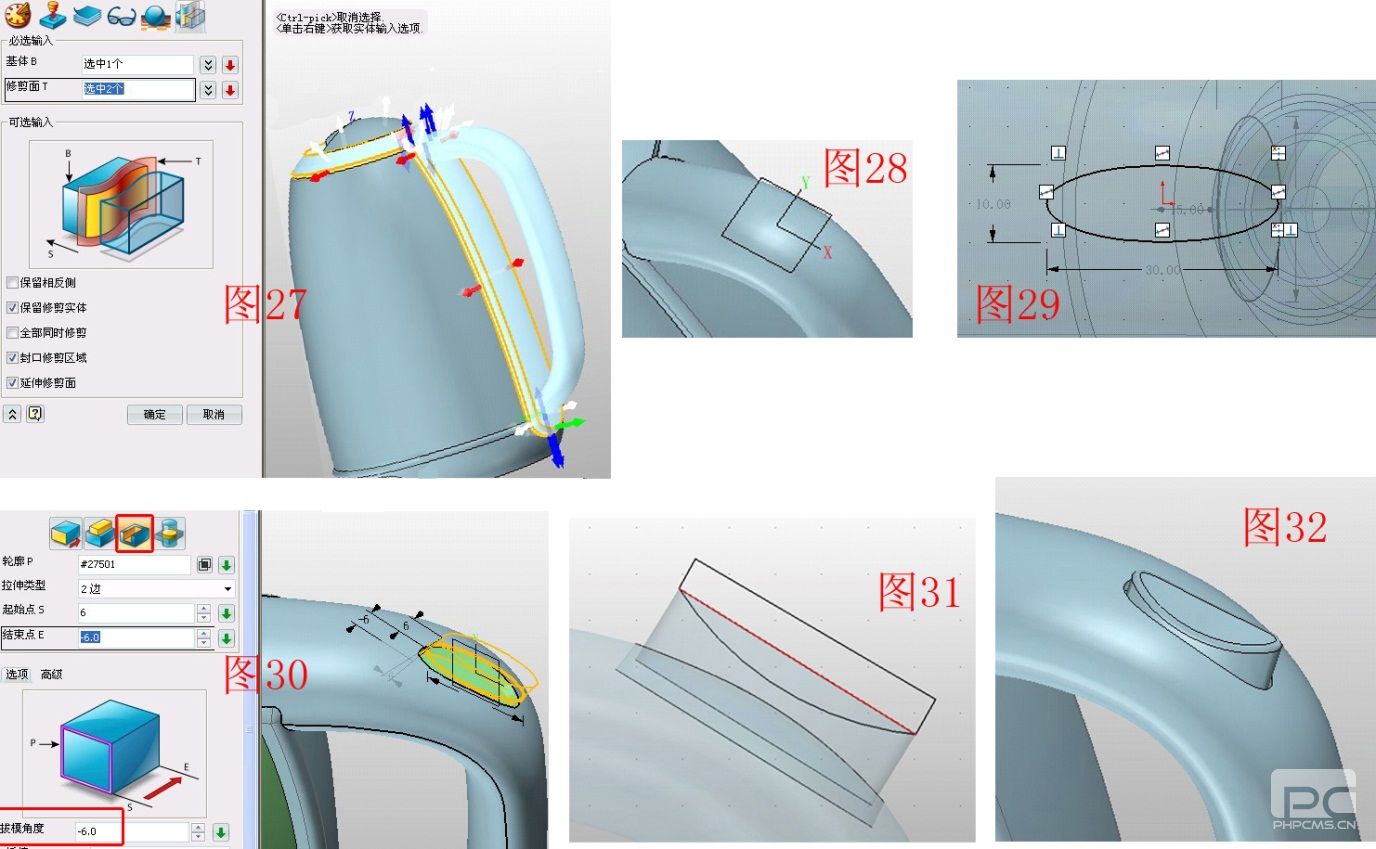

       第六步，按照步驟4的修剪方法，以圖27所示的修剪面來修剪把手。在圖28所示的位置插入基準面，在此面上插入草圖9，繪制圖29所示的橢圓。點擊拉伸——減運算，在把手上減去一部分，如圖30，注意選擇“保留輪廓”的選項。點擊拉伸——基體，拉伸草圖9，參數如圖30，此時把“保留輪廓”取消。在YZ面插入草圖10，繪制圖31所示的圖形，點擊拉伸的減運算，去掉按鈕多余的部分并倒圓角。點擊移動——動態移動，調整按鈕的角度和位置，效果如圖32。

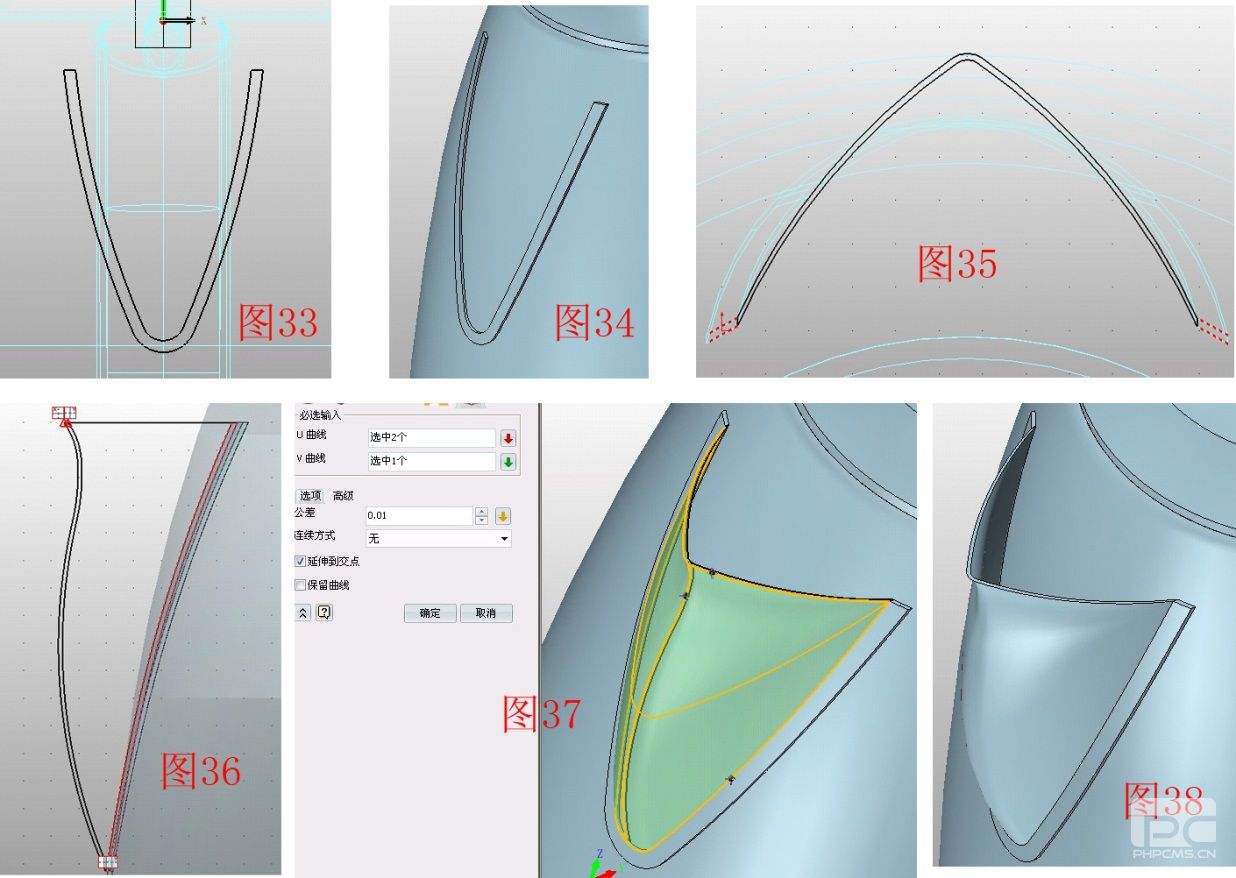

       第七步， 在XZ面插入草圖11，繪制圖33所示的圖形，按照步驟4的拉伸和修剪方法來做這個V字造型，造型的厚度為0.8，如圖34。在V字造型的頂部平面插入草圖12，繪制圖35所示的圖形，注意參考線的選擇。在YZ面插入草圖13，繪制圖36所示的圖形。點擊曲線——U/V曲面，U、V曲線的選擇如圖37，形成壺嘴的外部曲面，用同樣的方法做壺嘴的內部曲面，點擊N邊形面。修補壺嘴的頂部面，效果如圖38。

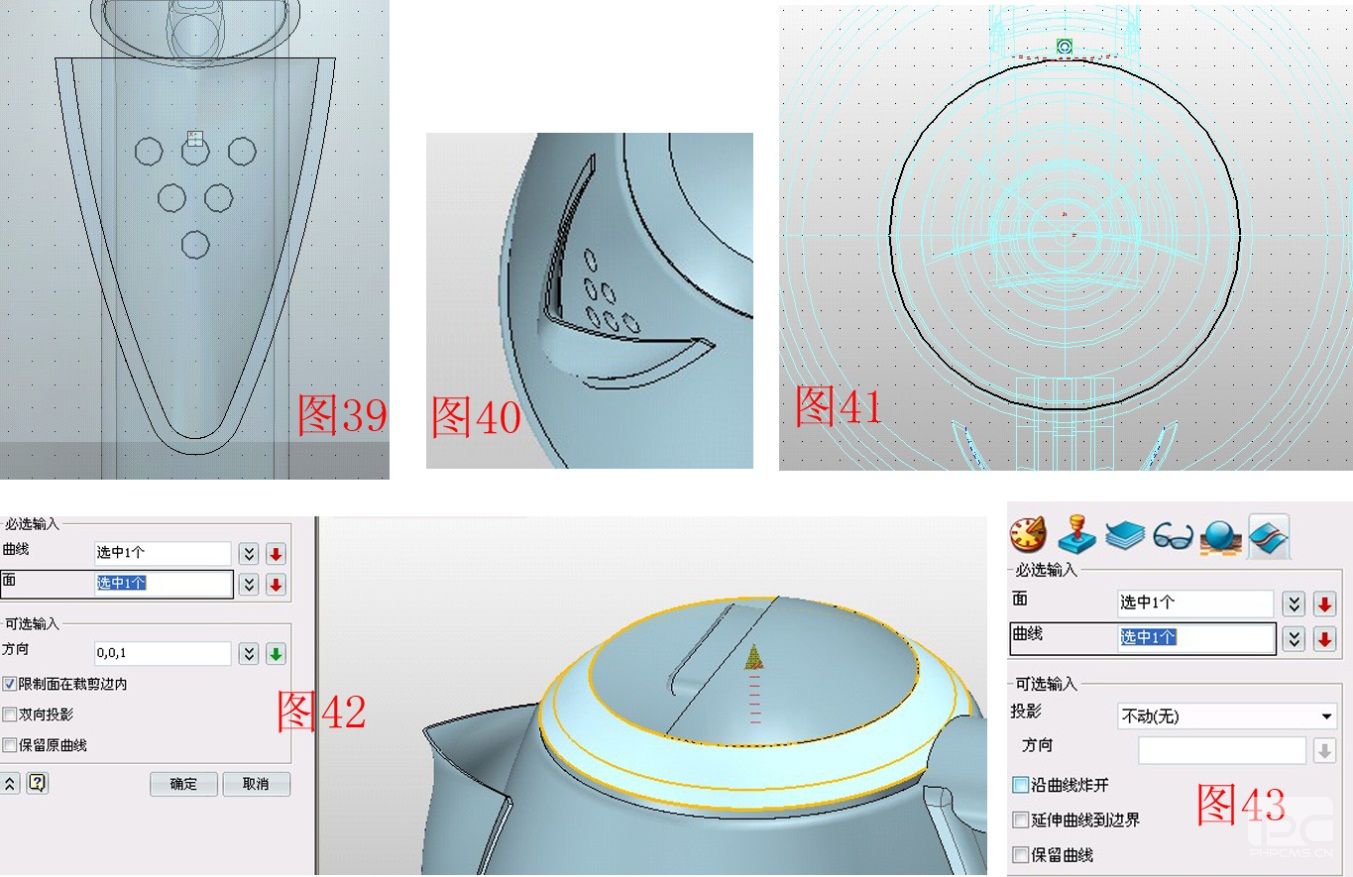

       第八步， 在XZ插入草圖14，面繪制幾個圓，并拉伸減去，形成出水孔，如圖39、40。在XY面插入草圖15，繪制如圖41所示的圓，注意和參考線相切。點擊線框——投影曲線，將草圖15沿著Z軸的方向投影在圖42所示的曲面上，點擊曲面——曲線分割，用投影曲線將所在的面分割成兩個面，參數如圖43。此步驟是為方便模型上色用的。

       模型制作完畢，點擊視覺樣式——面屬性，給模型上色，便完成了電熱水爐的三維建模。

       今天的曲面建模教程，希望大家能多多練習，才能讓自己的三維CAD建模水平更上一層樓！可以來中望3D官網下載中望3D2013（www.zwcad.com/product/zw3d.html ），熟悉混合建模在實體與曲面交互方面的操作，現在也提供電熱水壺的免費三維CAD圖紙下載：http://www.zlxxf.cn/community/thread-10530-1-1.html！ 7月份的練習題目是節能燈，歡迎大家來挑戰一下！
