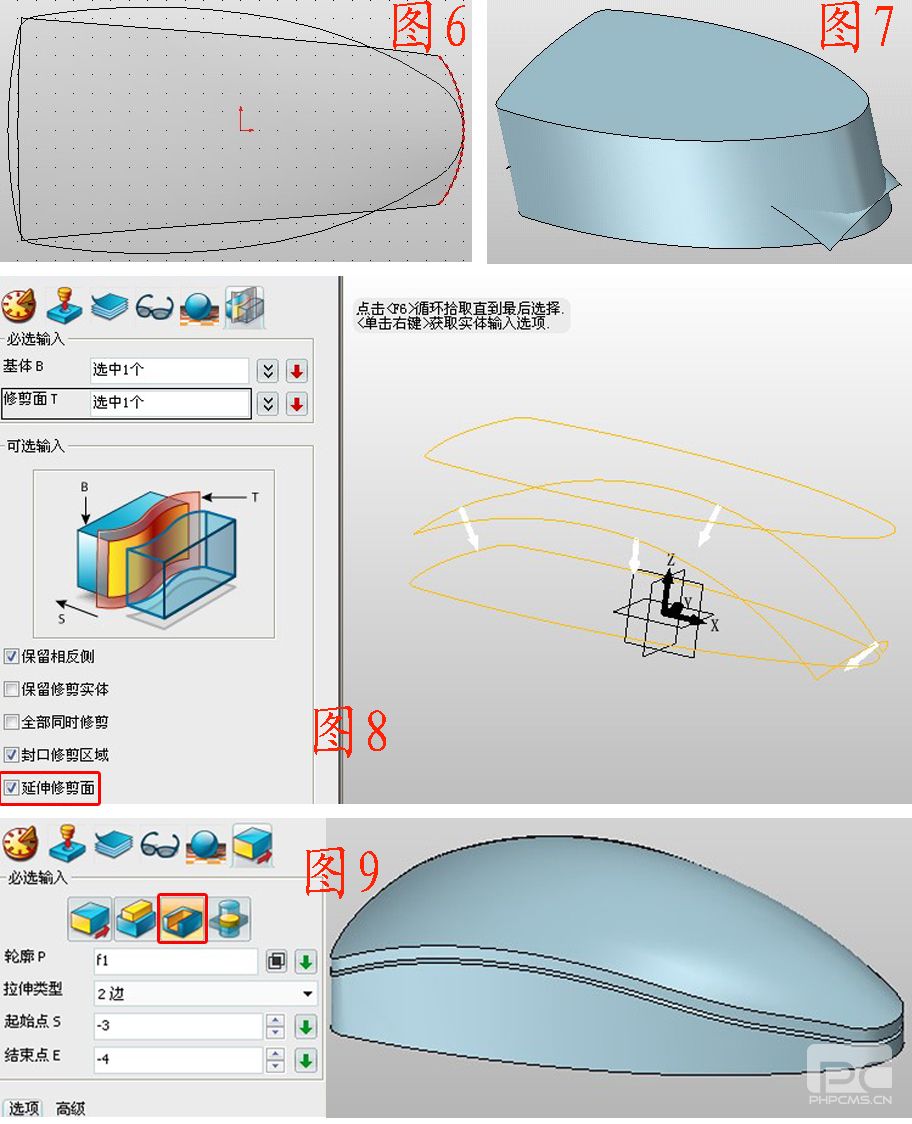

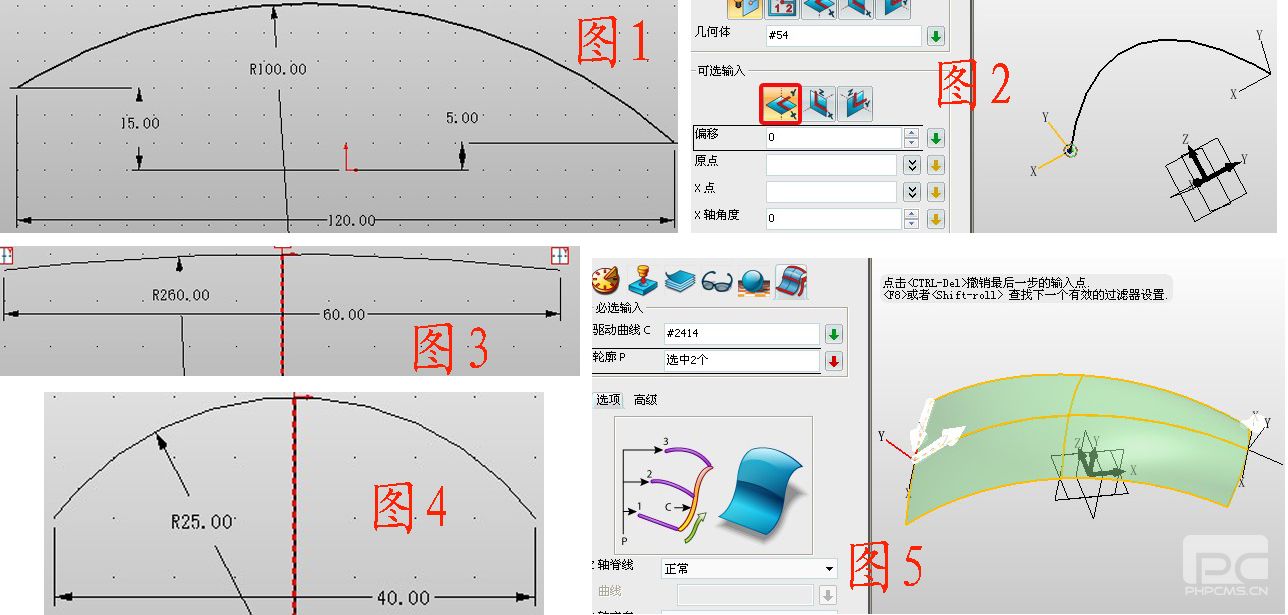

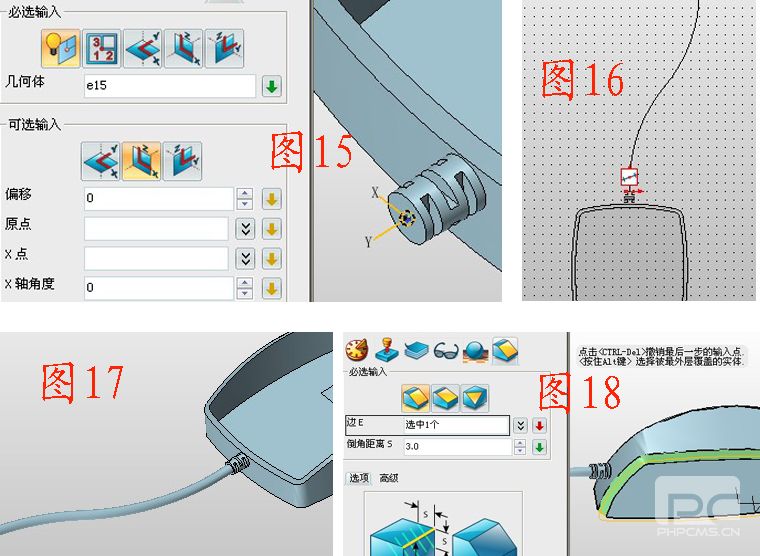

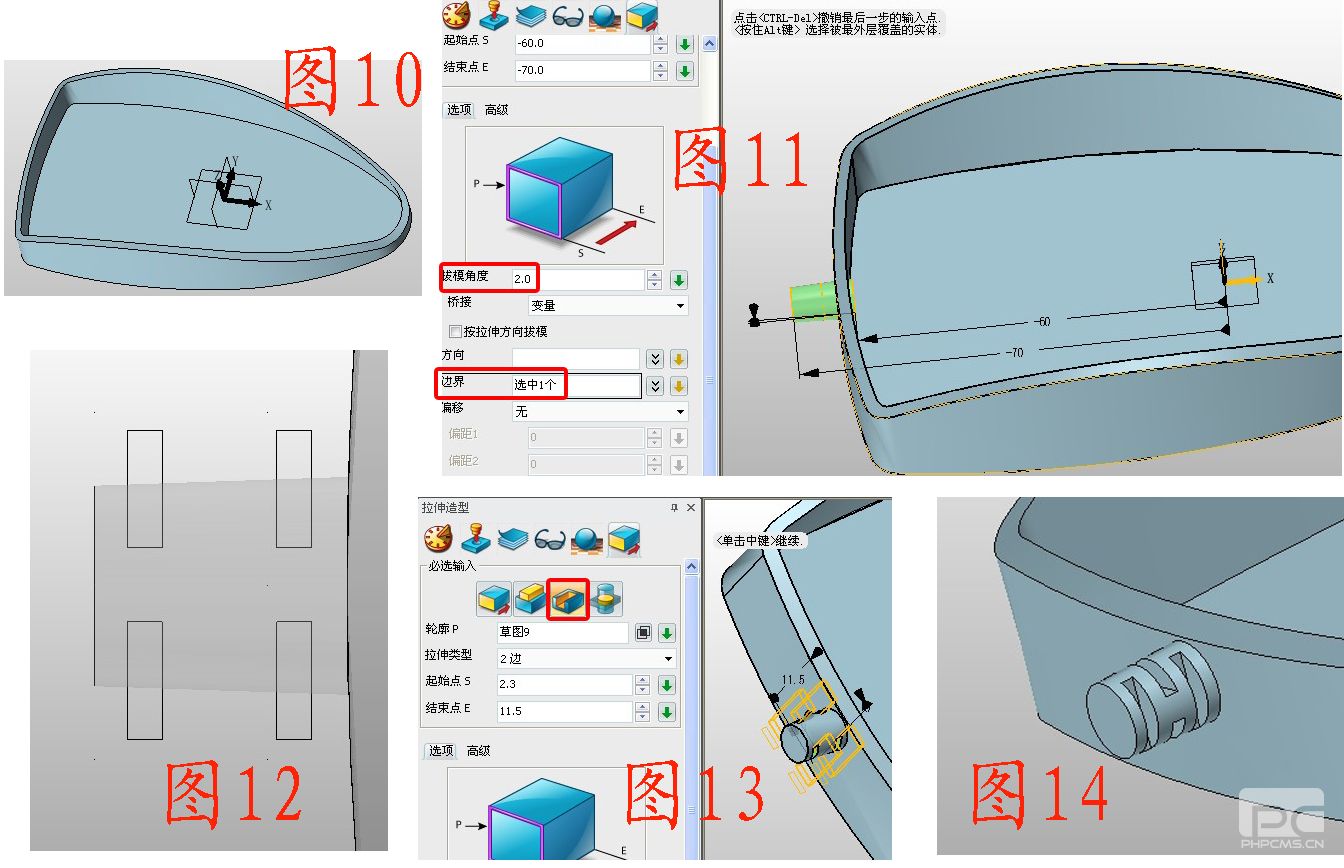

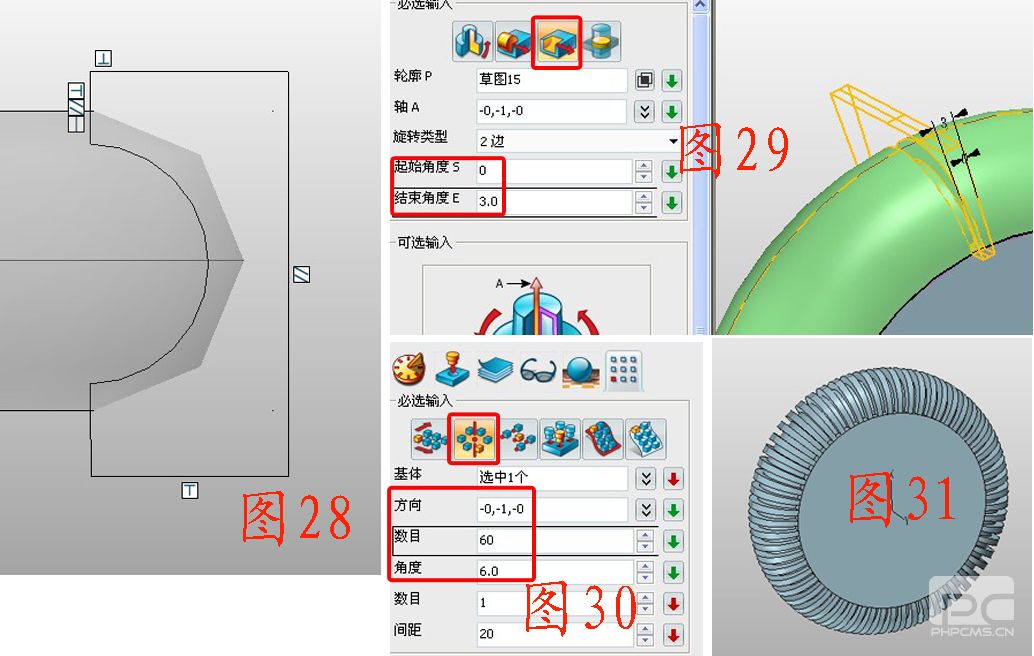

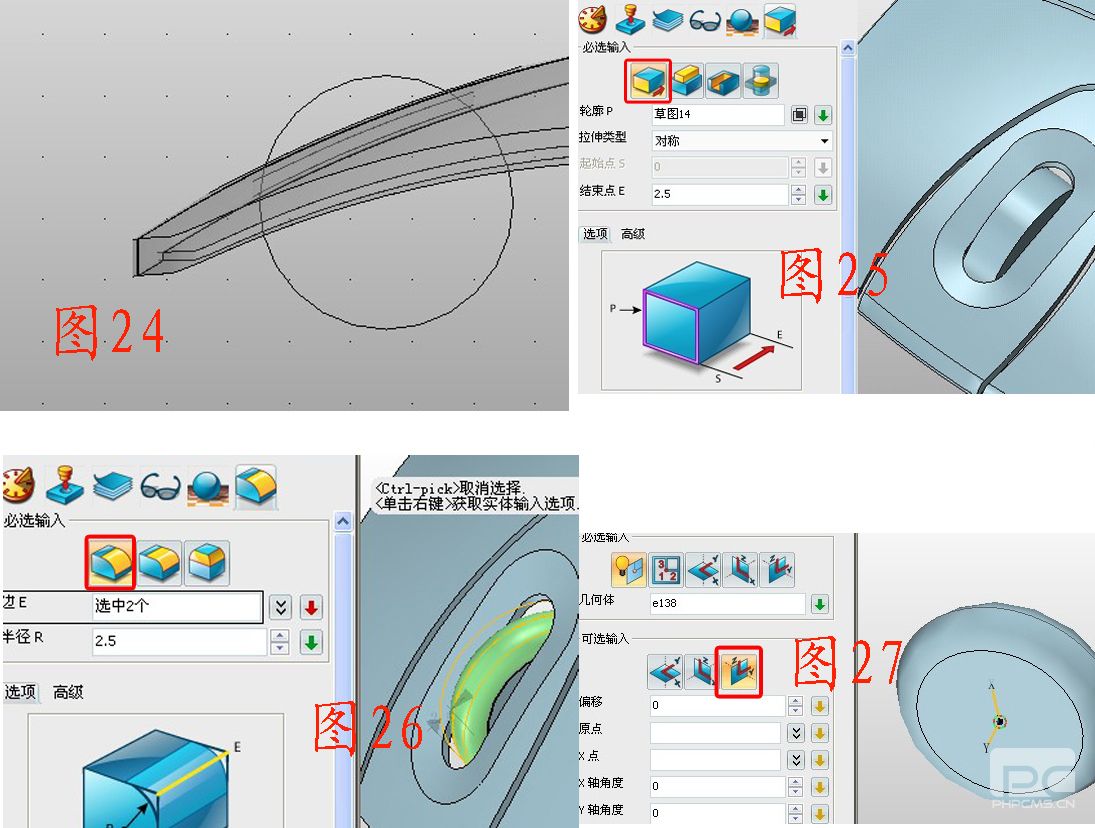

在XZ面插入草圖1,繪制如圖1所示的曲線,退出草圖,在曲線的兩端分別創建XY基準面,如圖2。分別在兩個基準面插入草圖2、3,繪制圖3、4所示的兩個弧線。點擊驅動曲線放樣,驅動線選擇草圖1,輪廓選擇草圖2、3,形成曲面,如圖5。
在XY面插入草圖4,繪制如圖6所示圖形,退出草圖并拉伸,注意選擇基體,結束點只要高出曲面的最高點即可,如圖7。點擊造型--修剪,基體為拉伸的造型,修剪面為曲面,注意左側在“延伸修剪面”前打勾,否則可能無法修剪,如圖8。點擊拉伸--減運算,輪廓為鼠標的頂面,參數及效果如圖9。
隱藏鼠標的上半部分,對下半部分抽殼,厚度為-2,注意選擇開發面,如圖10,在YZ面插入草圖5,繪制位置合適的圓,退出草圖并拉伸此圓,注意拔模角度,邊界選擇殼的側面,這樣可以很方便的去掉多余的部分,這個功能前提是選擇加運算,參數如圖11。在XY面插入草圖6,繪制如圖12所示的圖形,點擊拉伸--減運算,進行拉伸,如圖13,同理,進行橫向拉伸,效果如圖14。
在如圖15所示的位置插入XZ基準面,并在此面插入草圖7,繪制如圖16所示的曲線,點擊桿狀掃掠,曲線為草圖7,直徑為4,效果如圖17。對鼠標底部邊緣倒角,如圖18。
對鼠標上半部分抽殼,厚度為-2,效果如,19,點擊圓角--橢圓圓角,對鼠標上部邊緣倒圓角,參數及效果如圖20。在XY面插入草圖8,繪制如圖21所示的圖形,退出后利用拉伸--減運算拉伸,效果如圖22。點擊圓角--橢圓角,對圓孔進行倒角,參數及效果如圖23。
在XZ面插入草圖9,繪制如圖24所示的圓,并對此圓拉伸,參數如圖25,對圓柱的邊緣倒圓角,如圖26,隱藏其他部分,對滾輪單獨編輯,在滾輪的中心軸插入YZ基準面。

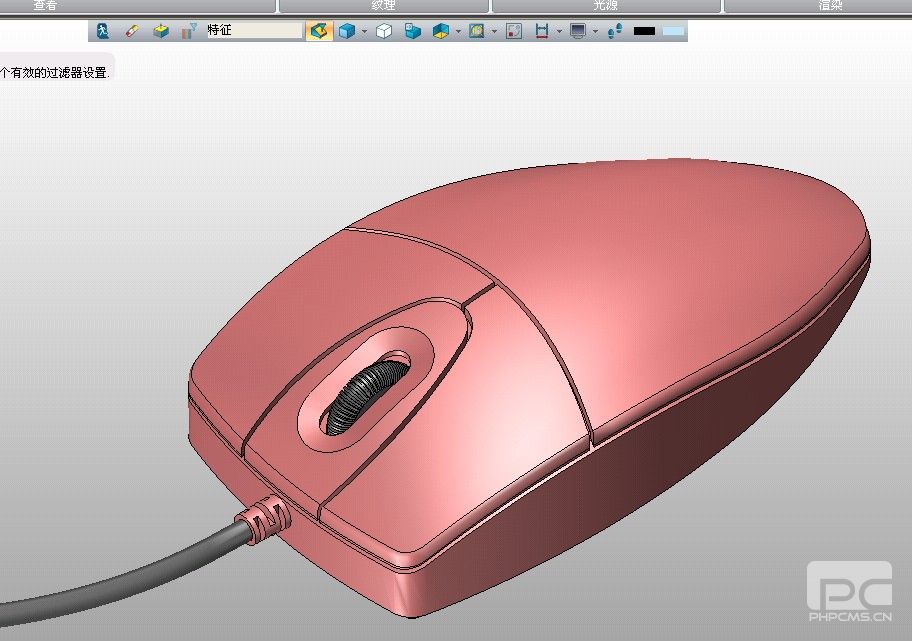

在此面插入草圖10,繪制如圖28所示的圖形,點擊旋轉--減運算,進行旋轉切除,參數如圖29。將過濾器設置成特征,點擊陣列--圓形,對切除部分進行陣列,參數及效果如圖30、31,將隱藏的部分顯示出來,點擊視覺樣式--面屬性,把鼠標涂上自己喜歡的顏色,最終效果如下圖。
至此,鼠標模型基本完成,只要你跟著教程一步一步來,會發現中望3D清晰的三維CAD操作流程,可以讓你減少三維CAD軟件學習的時間,李工還免費提供本文鼠標的三維CAD圖紙下載(http://www.zwcad.com/community/thread-10180-1-1.html),對于在工作中對鼠標有設計需求的用戶,也是很有幫助的!
