1. 以截面為正方形旋轉一個環，銳邊倒適當?shù)膱A角。

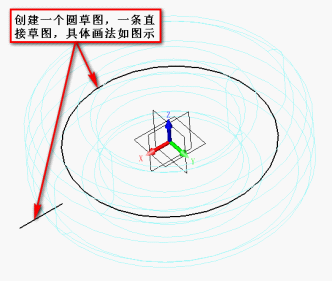

2. 創建兩個草圖，一個畫一個圓，另一個畫一直線。

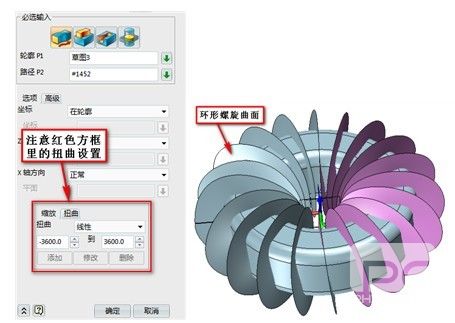

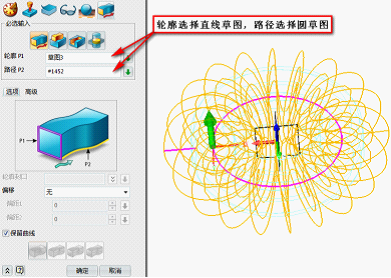

3. 使用造型模塊里的掃描功能 掃描出環形螺旋曲面。
注意掃描功能里的高級設置選項，在扭曲選項按下圖參數設置，下面參數設置是螺旋20圈。
4. 用線框模塊里的
相交曲線功能，分別選擇環形和螺旋曲面。

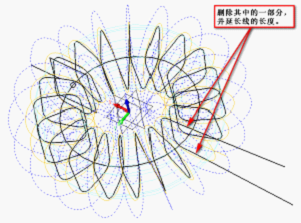

5. 刪除封閉的一段并延長兩條線。
6. 環形外表面偏移
縮小。

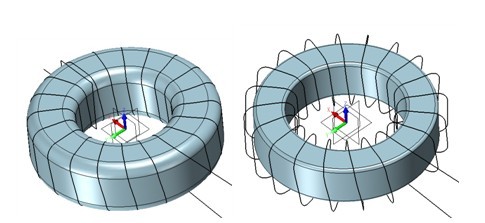

7. 用曲線列表功能創建螺旋線組，并用桿狀掃描
掃出感應線圈，完成整個建模過程。
只需要輕松幾步就可以完成電子領域的常用零件三維CAD建模，是不是覺得很神奇？歡迎大家來下載中望3D試用（http://www.zlxxf.cn/product/zw3d2012.html），也可以在中望3D論壇獲取三維CAD圖紙?。╤ttp://www.zwcad.com/community/thread-10098-1-1.html）
