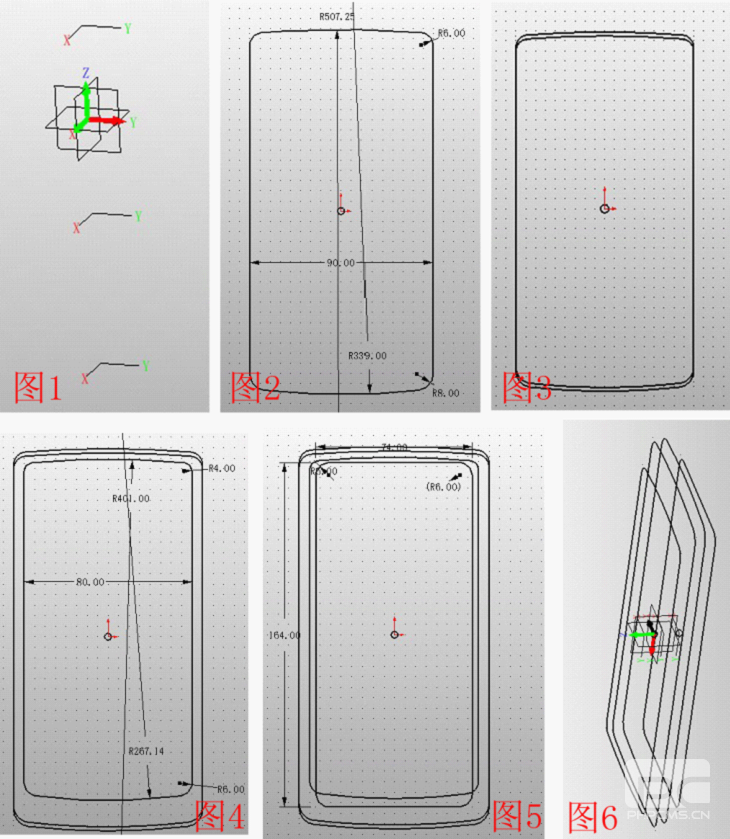

1、創建3個XY基準面,分別偏移-5、-13、5,命名為基準面1、2、3,如圖1,在XY平面、基準面1、2、3插入草圖,分別繪制如圖2、3、4、5所示的圖形(其中圖3 的圖形與圖2的圖形一致,下移2CM),分別命名為草圖1、2、3、4,效果圖如圖6。

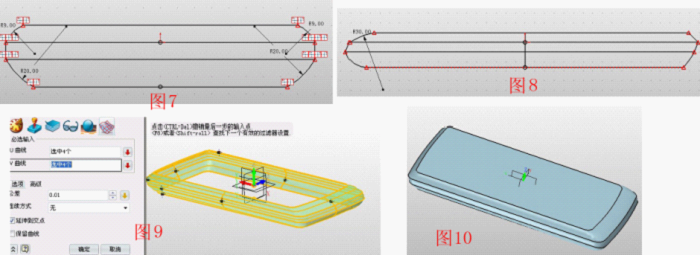

2、分別在XZ和YZ面插入草圖5、6,按照圖7、8所示的方式連接各參考點,并將兩個草圖的4個曲線設置為曲線列表,分別命名為曲線1、2、3、4(注意:對于一個草圖中需要分別利用的曲線要先各自設置成曲線列表,否則無法單獨,后面有許多這樣的情況)。點擊U/V曲面,U曲線選擇草圖4、1、2、3,V曲線選擇曲線1、3、2、4,如圖9所示,點擊N邊形面,修補上下兩個面,效果如圖10。

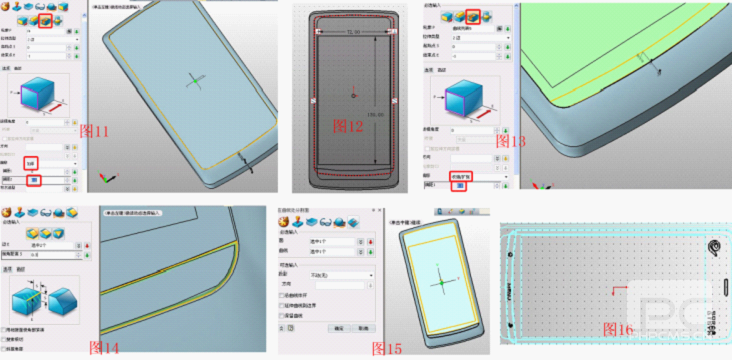

3、點擊拉伸—減運算,輪廓為圖11所示的面,注意偏移項為“加厚”,偏距1、2分別為0、0.2,這一步驟將手機屏與殼之間形成縫隙。再在此面插入草圖7,繪制一個矩形,并在矩形下方繪制一條弧線,如圖12。點擊拉伸—減運算,輪廓選擇弧線,注意偏移項選“收縮/擴張”,偏距為0.1,如圖13所示,對邊緣做倒角處理,如圖14。點擊曲面--曲線分割,面和曲線分別選擇圖15所示的高亮部分,這樣做的目的是將面分割開來,便于后面給面上色的步驟。在基準面4上插入草圖8,繪制圖16所示的圖標,注意文字部分需要使用編輯中的“炸開”,使文字變成可編輯的曲線,并按照上步驟的做法進行曲面分割,目的同上。

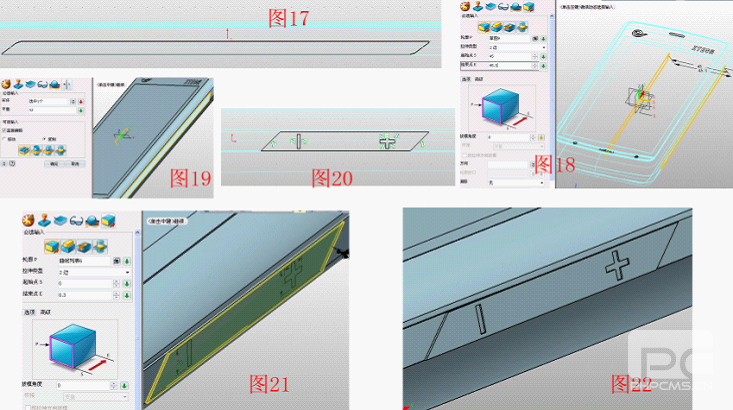

4、在YX面插入草圖9,繪制如圖17所示的圖形,拉伸草圖9,參數如圖18,點擊鏡像,將拉伸后的造型以YZ面進行鏡像,如圖19。在YZ面再次插入草圖10,繪制如圖20所示的圖形,先后對草圖中的菱形邊框和“+”“-”號進行加、減運算的拉伸,效果如圖21、22。
5、在XZ面插入草圖11,繪制如圖23所示的圖形,用拉伸—加運算,草圖11,效果如圖24。在XY面插圖草圖12,沿參考曲線繪制一段圓弧,如圖25,點擊拉伸--減運算,拉伸草圖12,參數如圖26,效果如圖27。

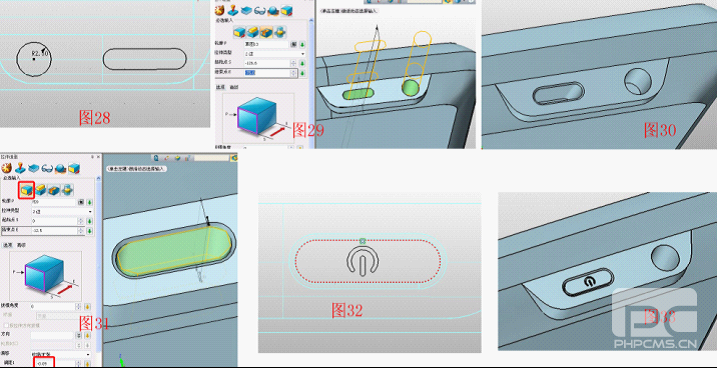

6、在XZ 面插圖草圖13,繪制如圖28所示的圖形,點拉伸--減運算,拉伸草圖13,并對槽的邊緣進行圓角處理,如圖29、30。點擊拉伸--基體,選擇槽底部的面進行拉伸,如圖31,在XZ面插入草圖14,繪制如圖32所示的圖形,并點擊拉伸--減運算拉伸草圖14,效果如圖33。

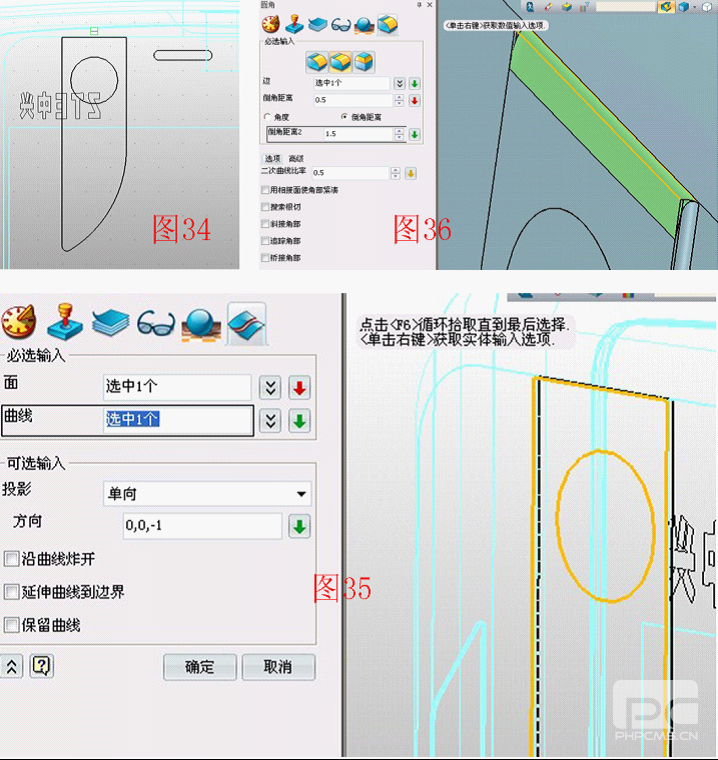

7、在XY面插圖草圖15,繪制圖34所示的圖形,并拉伸刀型框。使用曲面分割功能,用草圖中的圓形將拉伸后的刀型面進行分割,便于上色,參數如圖35,注意選擇投影方向。對拉伸后的刀型與面連接的邊倒圓角,注意對圖36所示的邊進行倒橢圓角,參數如圖36。

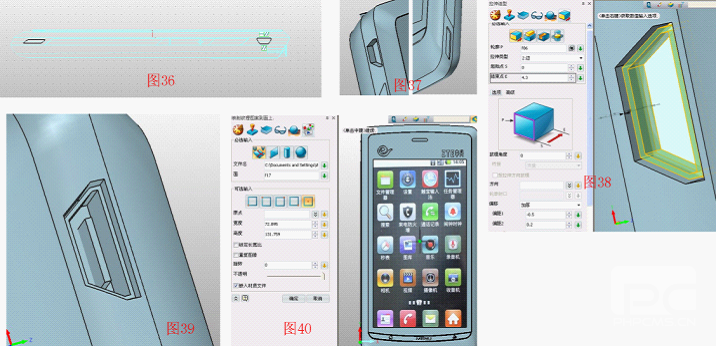

7、在YZ面插入草圖16,繪制如圖36所示的圖形,并用拉伸--減運算,分別向兩側拉伸草圖16,效果如圖37,這是送話孔和USB插孔。點擊拉伸--基體,輪廓選擇USB孔的底面,參數如圖38。點擊造型—六面體,選擇合適的部位繪制長方體,如圖39。為增加模型的逼真程度,在網絡上下載N880的菜單畫面,使用視覺樣式—紋理貼圖,將菜單畫面置于合適的部位,如圖40。

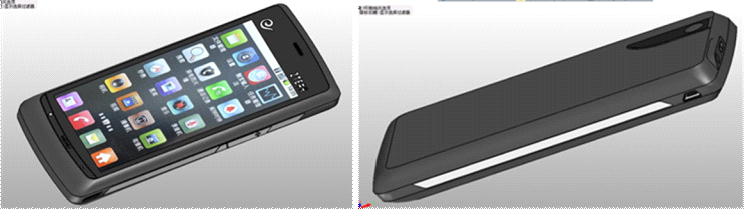

最后,用視覺樣式—面屬性,對手機的各個面上色,就完成了精美的n880三維CAD建模(效果圖如下)。有興趣的朋友,也來繪制一下自己的手機三維CAD模型吧!立即免費下載中望3D(http://www.zwcad.com/product/zw3d2012.html),還能夠獲得最新的三維CAD/CAM教程!該教程的三維CAD圖紙可以到中望技術社區中望3D交流區下載(http://www.zlxxf.cn/community/thread-10042-1-1.html)。作為“邊學邊用”的三維CAD素材收入自己的資源庫。
