1、單擊【新建】按鈕，新建一個零件文件。

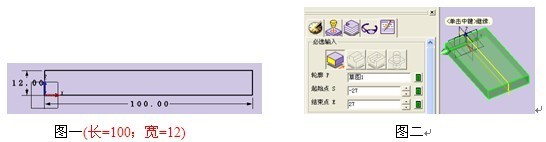

2、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇YZ平面后點擊確定，進入草圖繪制，繪制草圖如圖一所示。點擊按鈕退出草圖。單擊【拉伸】按紐，出現【拉伸】屬性管理器，輪廓P選擇剛繪制好的‘草圖1’，起始點S設置為‘-27’，結束點E設置為‘27’，如圖二所示，單擊確認結束拉伸命令。

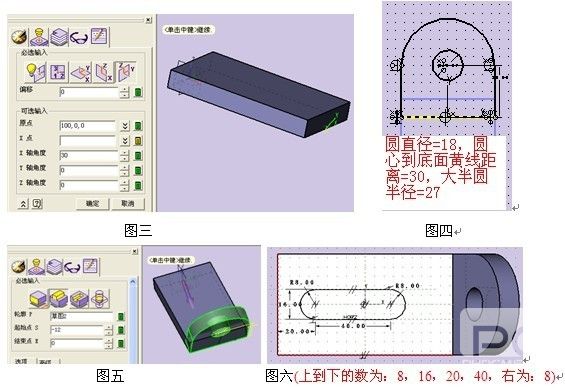

3、繪圖區域單擊鼠標右鍵，選擇“插入基準面”，出現【基準面】屬性管理器，用YZ平面來創建一個基準面，設置如圖三所示。創建好后，我們來‘插入草圖’（方法同第2步），在選擇剛創建好的基準面確定后，進入草圖繪制，繪制草圖如圖四所示，點擊退出草圖。單擊【拉伸】按紐，出現【拉伸】屬性管理器，在此我們先選擇‘加運算’，再輪廓P選擇剛繪制好的‘草圖2’，起始點S設置為‘-12’，結束點E設置為‘0’，如圖五所示，單擊確認結束拉伸命令。

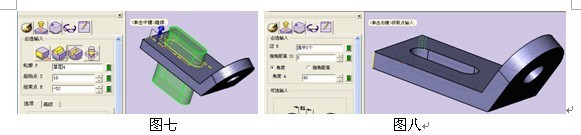

4、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇在‘第一步拉伸的特征的頂面上’后點擊確定，進入草圖繪制，繪制草圖如圖六所示。點擊按鈕退出草圖。單擊【拉伸】按紐，出現【拉伸】屬性管理器，此時我們得注意，必須選擇‘減運算’才行，而輪廓P就選擇剛繪制好的‘草圖3’，起始點S和結束點E在設置時，只需要超出第一步做好的特征的頂面和底部即可，如圖七所示，單擊確認結束拉伸命令。

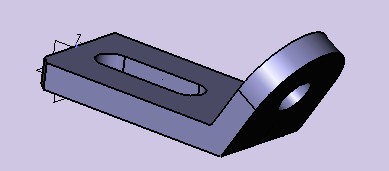

5、單擊【造型】工具欄下的【不對稱倒角】按紐，出現【不對稱倒角】屬性管理器，選擇所需要【不對稱倒角】的兩條邊，再如圖八設置所示，單擊確認結束【不對稱倒角】命令，此時所得到的‘圖九 連接件 ’即是我們所需要的東西。
圖九 連接件
