創建瓶底造型

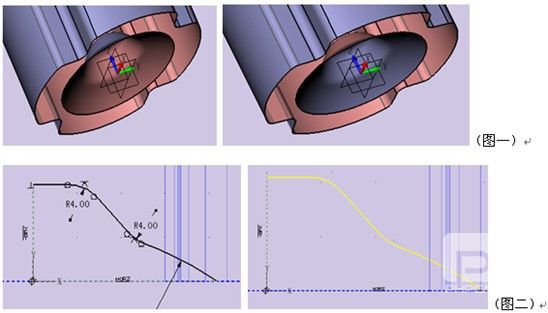

1. 在底部繪制草圖,并連接成一條曲線 (圖一)。
2. 返回零件環境,使用旋轉出瓶底的曲面,并翻轉曲面的方向(圖二)。

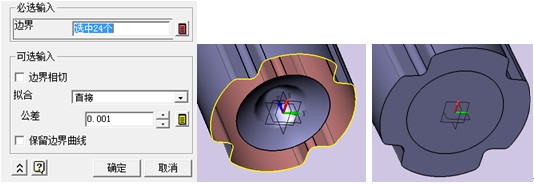

3. 使用封閉瓶底曲面(圖三),
4. 使用修剪底部的面。(圖四)

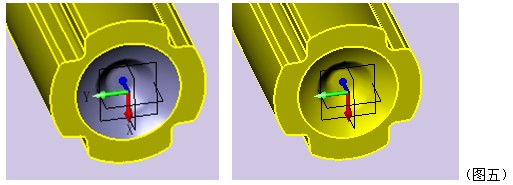

5. 使用縫合底部的兩個面,使瓶身柱面和瓶底曲面合并為一個造型(圖五)。

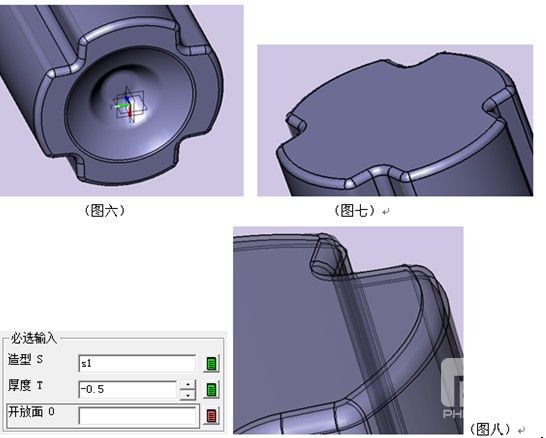

6. 對底部的邊做圓角(圖六)。
7. 同樣對頂部使用并做圓角(圖七)。
8. 對瓶體做一次抽殼(圖八)。
創建瓶嘴

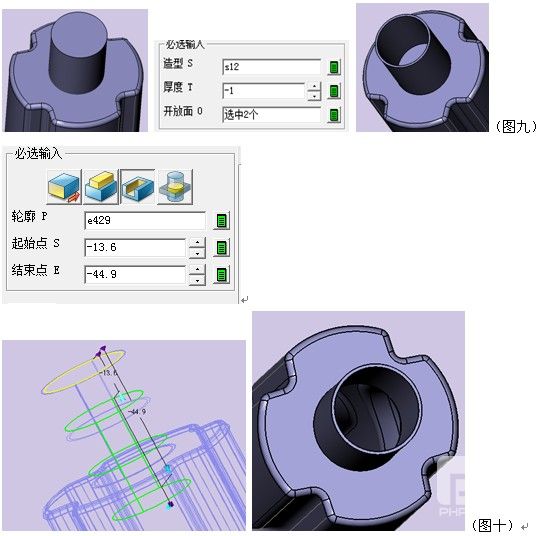

9. 在頂面創建圓柱體,并抽殼,此例中瓶嘴厚度大于瓶身的抽殼厚度(圖九)。
10. 以瓶嘴的內圓邊為輪廓拉伸圓柱體,使用減運算剪切出瓶口里的洞(圖十)。

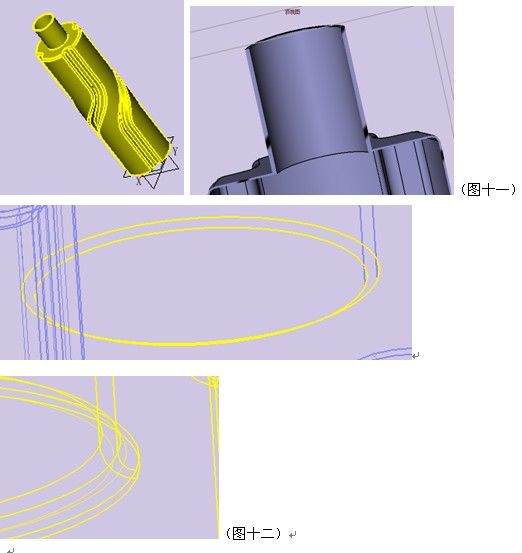

11. 使用將瓶嘴與瓶身合并為一個造型(圖十一)。
12. 在瓶嘴與瓶身連接處做圓角,由于瓶嘴與瓶身厚度不同,在連接處的兩條邊有不同的圓角半徑,內部邊的圓角半徑=外部邊圓角半徑+瓶嘴厚度(圖十二)。
13. 對瓶嘴頂部的兩條邊做圓角,此例中使用了不同的圓角半徑(圖十三)。

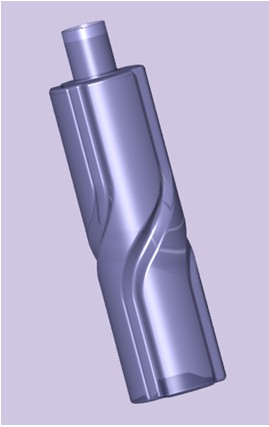

14. 渲染效果圖(圖十四)。
(圖十四)
該瓶子的免費的圖紙及視頻可以在這里下載:http://www.zlxxf.cn/community/thread-9562-1-1.html。
