工程師們進行產品設計的過程中，有時需要體現各尺寸參數之間的關系，或者進行變量化設計，此時會使用方程式來進行相關工作，而在中望3D中，方程式的編輯既可一條一條的輸入，亦可直接使用已有的EXCEL數據。

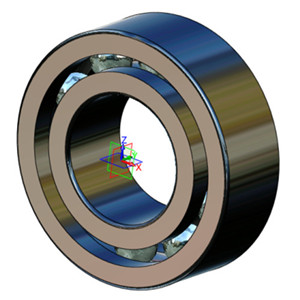

接下來，我們以下圖的軸承變量數據為例，在中望3D編輯方程式，并導入導出EXCEL。

圖（1）

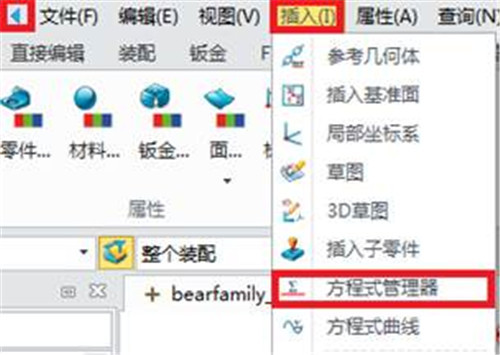

1.點擊左上方的藍色小三角按鈕，在展開菜單中點擊“插入”，選擇“方程式管理器”。

圖（2）

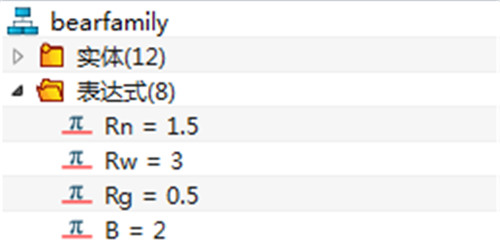

2.打開管理器對話框，即可進行方程式的編輯。圖中是已編輯的變量，亦可通過下方對話框輸入新的方程式。

圖（3）

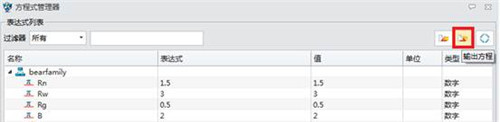

3.點擊右上方的“輸出方程”按鈕，將已有的方程式輸出為EXCEL。

圖（4）

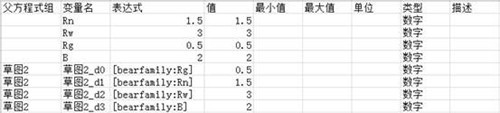

4.輸出后的EXCEL文檔如圖所示。

圖（5）

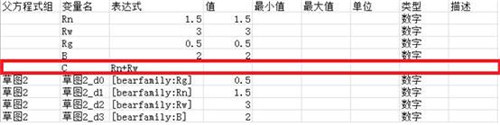

5.接著，插入一個變量“C”，它的表達式為“Rn+Rw”，如圖所示。

圖（6）

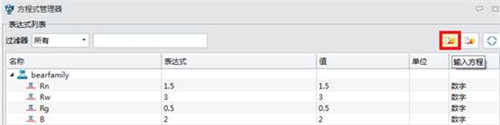

6.點擊方程式管理器右上方的“輸入方程”按鈕，將編輯后的EXCEL方程式輸入。

圖（7）

7.輸入時若有同名變量，將進行提示，根據需要選擇“新建”還是“重寫”，這里我們選擇“重寫”的方式。

圖（8）

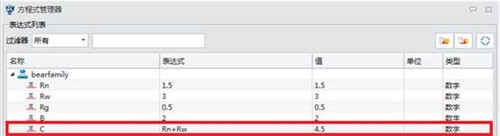

8.輸入后點擊“應用”，即可完成EXCEL方程式輸入，結果如圖所示。

圖（9）

綜上所述，中望3D方程式管理器，可以滿足設計師們對方程式編輯的需要，既可逐條編輯，亦可借用EXCEL方式進行方程式的編輯，有效地提高設計效率。
