我們在日常繪圖工作中,除了正常使用軟件提供的工具選項板之外,還可以根據工作需要進行自定義,把最常用的對象(如命令、Lisp工具、或圖形等)放置在自定義工具選項板里面,以供日常工作中隨時調取使用,提高繪圖效率。

以下以中望CAD為例,為大家具體介紹創建和設置自定義工具選項板的操作過程。

第1步:調出工具選項板??捎每旖萱ICtrl+3調出工具選項板,或是在【工具】菜單下找到命令進行啟動。


圖1 【工具】菜單下的【工具選項板窗口】

工具選項板打開后如下圖:

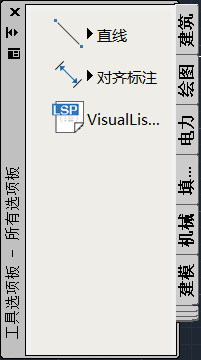

圖2 工具選項板界面

第2步:新建選項板。鼠標移動到工具選項板頁面右方標簽處,進入右鍵菜單的“新建選項板”,新建一個屬于你自己的工具選項板。


圖3 右鍵菜單的新建選項板

第3步:重命名選項板。在彈出的對話框里給選項板命名,可根據需要添加一個或多個工具選項板,用不同的名稱進行分類。


圖4 新建選項板

命名后可通過在標簽處右鍵菜單的“上移”和“下移”來調整該選項板的位置。


圖5 右鍵菜單的上移和下移選項

第4步:根據需要拖動最常用的對象到工具選項板??蓪⒁韵氯我庖豁?xiàng)拖動到工具選項板:幾何對象(例如直線、圓和多段線)、標注、圖案填充、漸變填充、塊、外部參照或光柵圖像。


圖6 拖動工具到工具選項板

對于命令類型的自定義工具選項板制作,首先要運行一次該命令,如下圖運行了一個“繪制圓”的命令,隨意繪制一個圓后,拾取該圓進行“復制”。

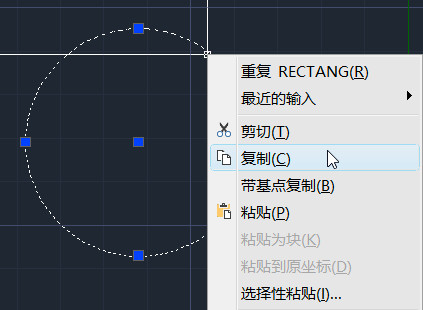

圖7 繪制圓

然后到工具選項板位置進行“粘貼”。

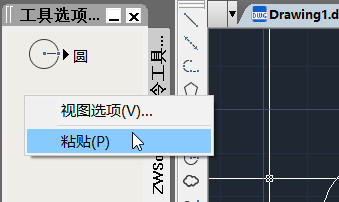

圖8 把圓粘貼到工具選項板中

那被運行的命令就被收錄到你所建立的工具選項板中去了。

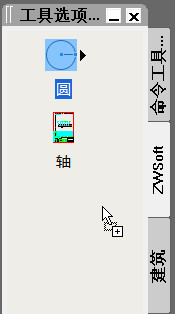

圖9 運行命令被收錄到工具選項板

總結:工具選項板提供了一種用來組織、共享和放置塊、圖案填充及其他工具的有效方法,工具選項板還可以包含由第三方開發人員提供的自定義工具。通過自定義工具選項板,我們可以把最常用的對象進行分類,放置在最顯目的位置,以方便調用,達到提高工作效率的目的。
