現在三維設計軟件越來越多，由于各三維軟件的應用側重點不同，在實際工作中工程師會遇到各種不同格式的三維圖，因 此經常要求在軟件之間進行數據傳遞以達到設計的目的，三維軟件之間的文件轉換格式需求也越來越旺盛。本文結合實際 工作中的經驗總結，介紹在中望3D軟件中導入和導出三維的一些技巧。

中望3D軟件支持直接導入一些主流3D軟件的三維圖，如：UG\NX, PROE, CATIA, Inventor ,SolidEdge ,Solidworks等三維格式圖，和中間格式的STEP,IGES,與二維CAD軟件的DWG\DXF格式圖。

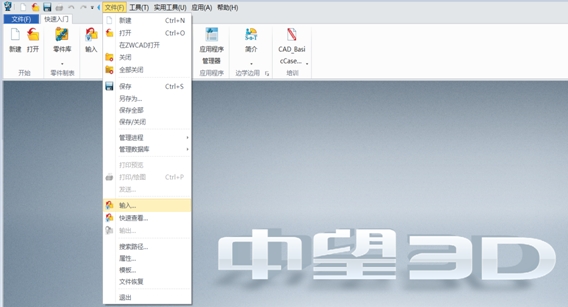

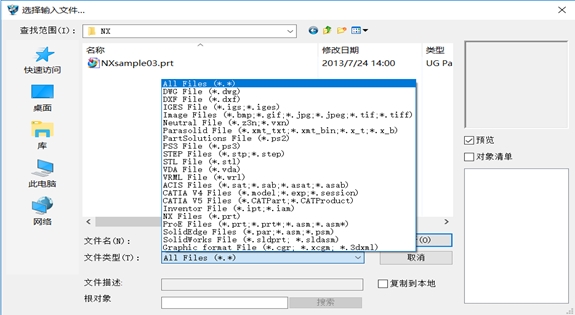

在導入文件前我們先打開軟件點擊文件輸入，再去選擇我們要導入的文件。

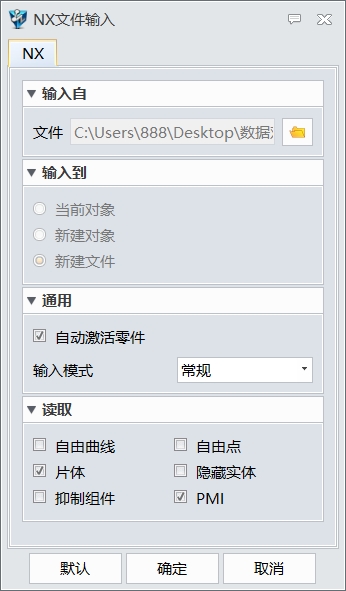

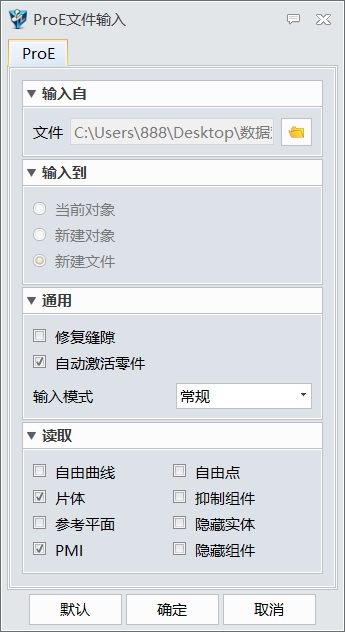

在文件的輸入前軟件會跳出對話框，在通用的輸入模式有常規，快速輸入與快速瀏覽。常規的輸入模式是可以在中望3D軟件中直接編輯，而快速瀏覽模式只能是瀏覽功能在中望3D軟件中不能直接編輯。在讀取方面有不同的選項可根據工作需要 去選擇，如隱藏實體或隱藏組件不選擇那么你在上一個軟件設計畫圖時所隱藏的部分在中望3D軟件中也不會顯示出來。

中望3D軟件在STEP裝配圖導入時同名對象名稱重命名，保留原始名稱信息基礎上附加新字符作區別

在導出方面中望3D 軟件可以直接導出CATIAV4, CATIAV5和中間格式的STFP,IGES與二維CAD軟件的DWG\DXF等格式圖。

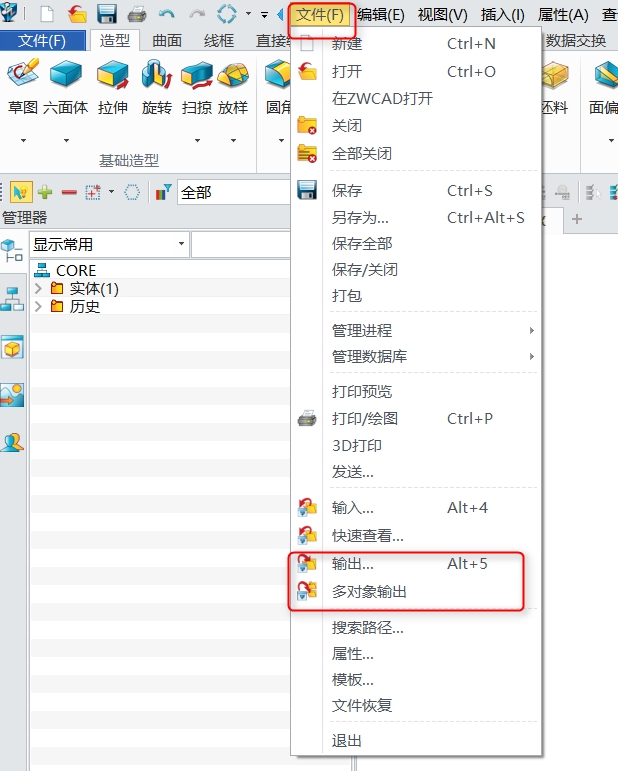

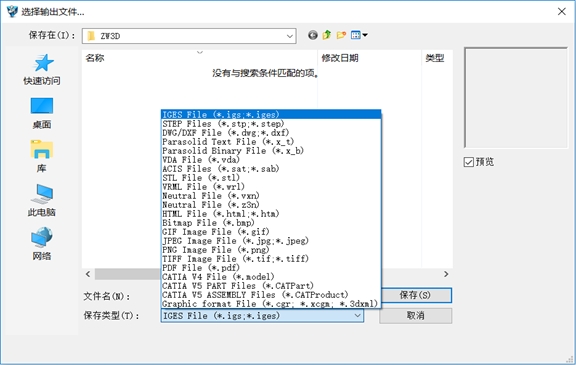

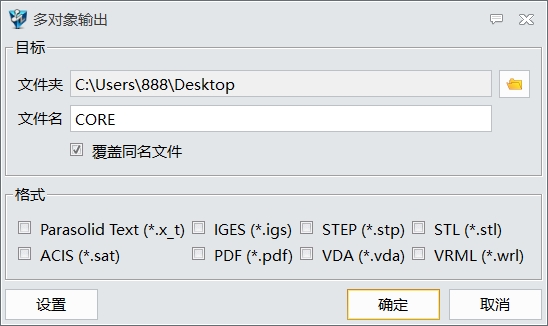

中望3D軟件支持單個文件輸出和多對象文件輸出，在導出文件前我們點擊軟件上方目錄文件去選擇文件的輸出方式。多對象輸出是一次性將同一文件導出不同格式方檔，可輸出為IGES,STEP或PDF等格式文件。

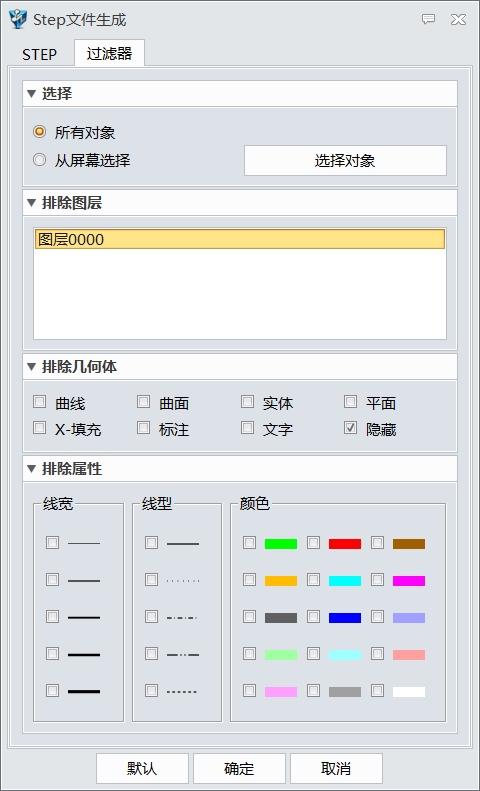

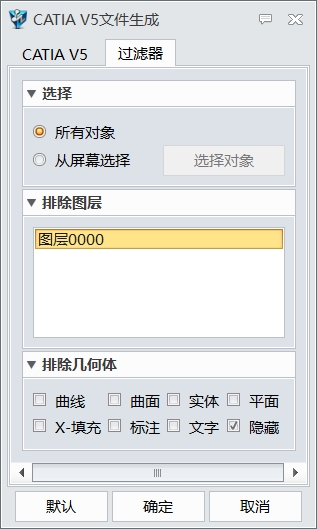

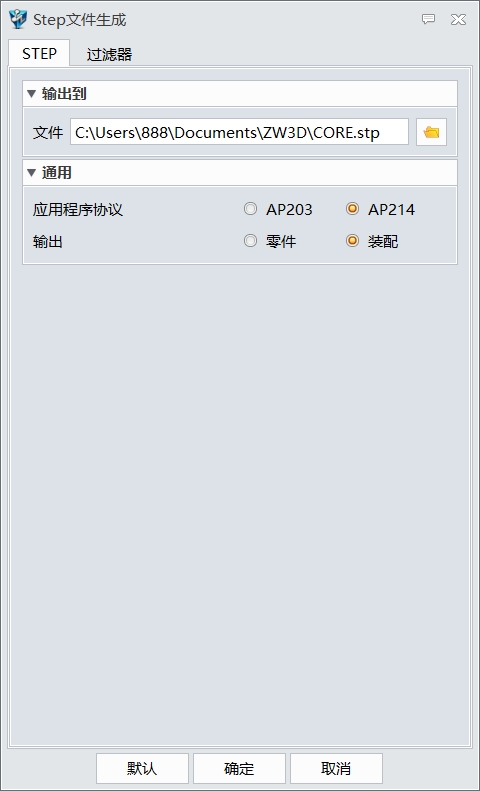

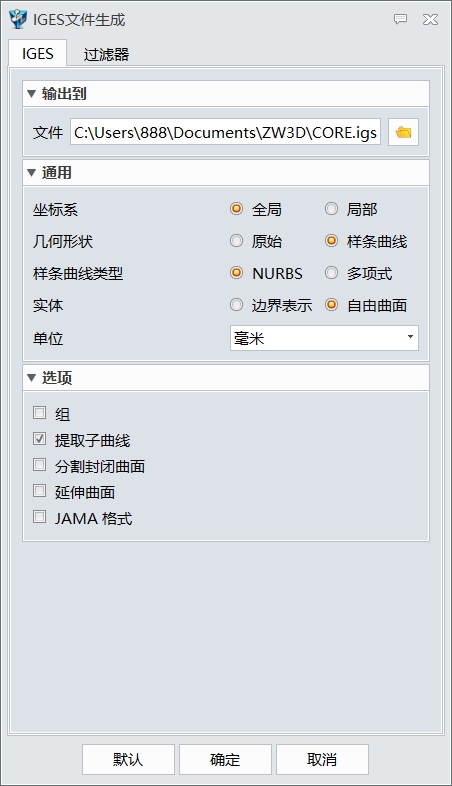

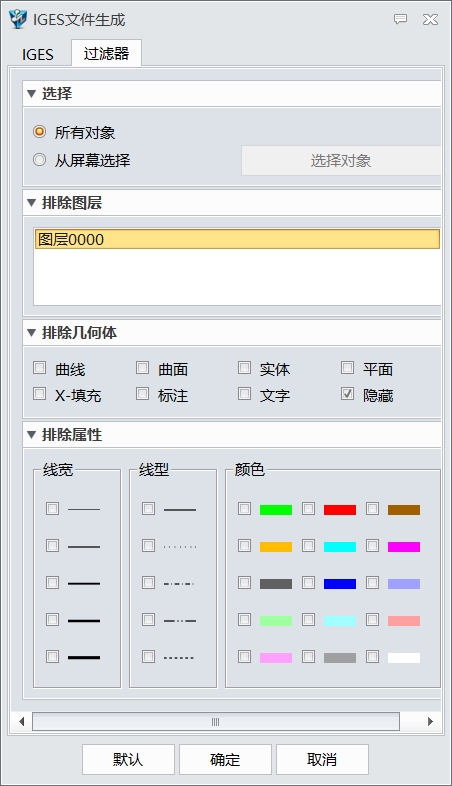

在文件的輸出前軟件會跳出對話框,導出為CATIAV5格式圖檔時可在通用選項去選擇不同版本和在過濾器選項可根據工作需 要去選擇排除的圖層與幾何體。導出為IGES的STEP格式圖檔時可在通用選項根據工作需要去選擇不同的坐標系，幾何形狀 ，樣條曲線類型，實體與單位（單位有公制和英制），和應用程序協議與輸出，在過濾器選項也可根據工作需要去選擇排 除的圖層，幾何體與屬性。

更重要的是，中望3D 軟件可以直接導入一些主流3D軟件的三維圖，減少工程師用上一軟件在轉換中間格式可能會出現的 數據丟失和在讀取中間格式三維圖是可能出現的爛面情況，讓工程師在工作中更加舒心。同時，在導出方面可以完美的輸 出CATIAV4, CATIAV5和中間格式的STFP,IGES與二維CAD軟件的DWG\DXF等格式圖，讓下一軟件讀取使用而達到與其他三維 軟件的無隙兼容。
