怎么求CAD中圖形曲線長度？
我們?cè)谑褂弥型?a href="http://www.zlxxf.cn/" target="_blank">CAD軟件繪圖時，我們繪制的復雜圖形中有些曲線彎彎繞繞的，我們也不知道它多長。這時我們?cè)撛趺慈y(cè)量呢？
1.首先，我們打開CAD軟件。

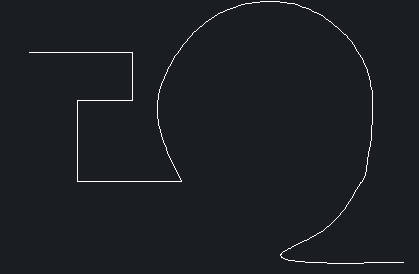

2.下圖是我的一個介紹方法的圖例，它是由直線段跟曲線段組成的。
3.我們?cè)诿钚休斎搿癙E”命令，將直線跟曲線合并起來，回車，然后命令行會出現M指令，我們選擇所有對象，回車。
4.我們根據提示“是否將線和圓弧轉為多線段”輸入Y，然后回車。我們選擇精度值，然后在回車。
5.這里會跳出提示“輸入選項”輸入J指令，然后回車，把圖形合并后，圖形就變成一個整體了。

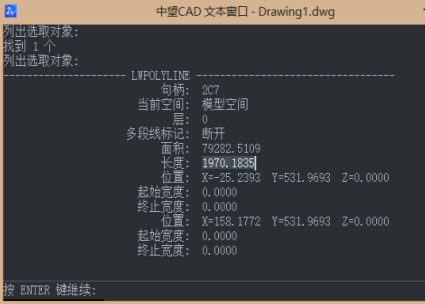

6.最后我們?cè)贑AD中輸入LI命令，然后回車，我們就可以得到他的長度了。
