我們?cè)?a href="http://www.zlxxf.cn/" target="_blank">CAD使用中，需要修剪我們繪制的圖形時，使用CAD的修剪工具是一種很方便的事情。并且操作步驟也是比較簡單，對我們的修圖效果比較理想，大家可以看看學習學習。

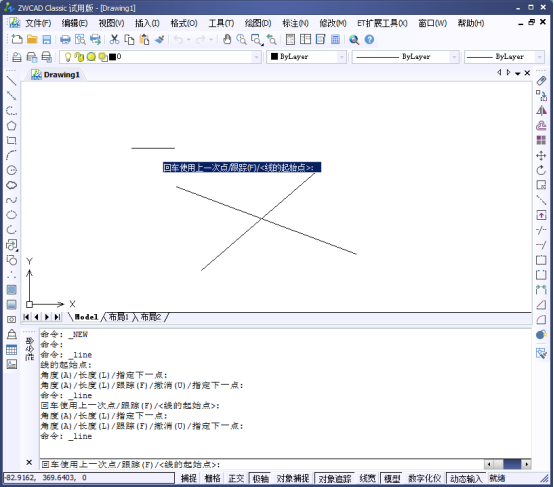

1. 我們舉一個例子，在中望CAD中畫出兩條相交的直線，以便我們介紹修剪工具。

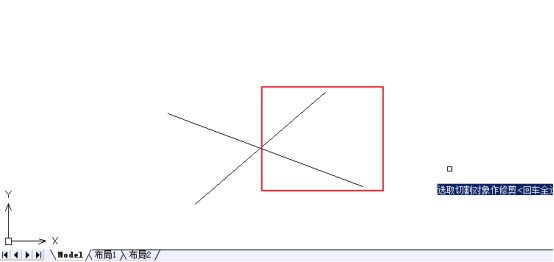

2.我們需要把下圖在紅色框框內的兩條線段給修剪掉

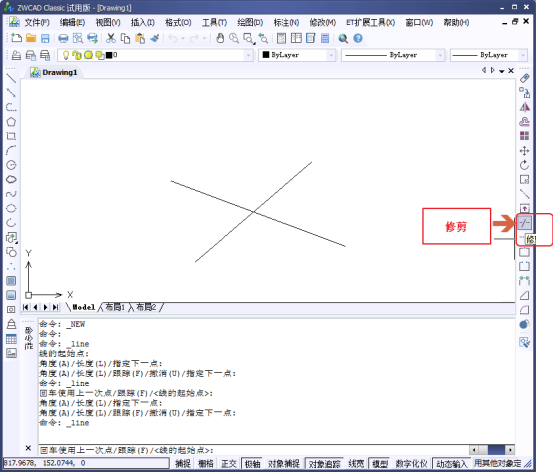

3.我們選定中望CAD右側的工具欄中的修剪工具

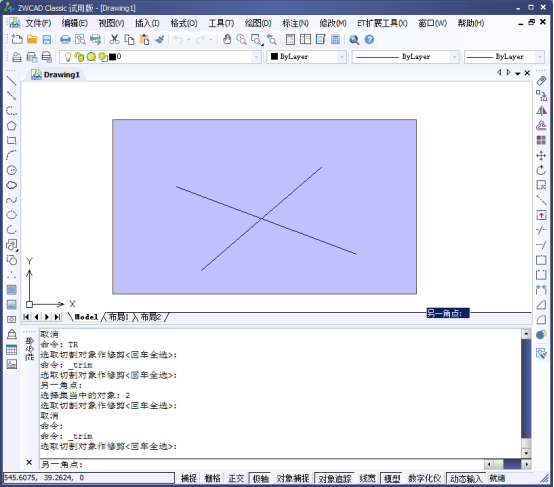

4. 選擇完成后，我們框選需要修剪的對象，框選整個圖形

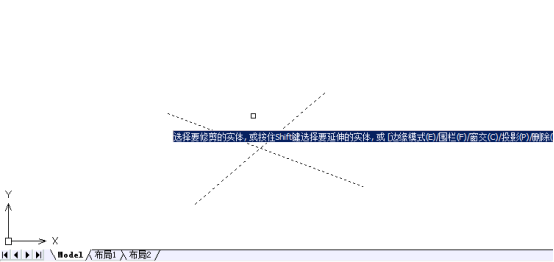

5. 我們選中對象之后， 線段就變成了虛線，就可以對線段進行修改。
6. 我們已知需要修剪的對象，我們就點擊需要修剪的線段?；蛘甙醋hift鍵進行修剪。

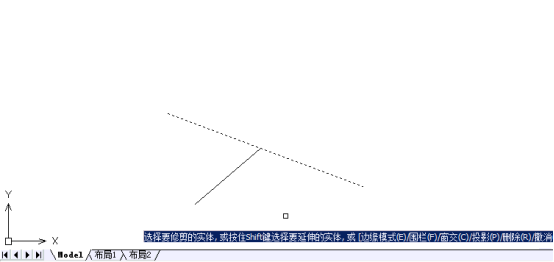

7.下面的線段也是同樣的操作。

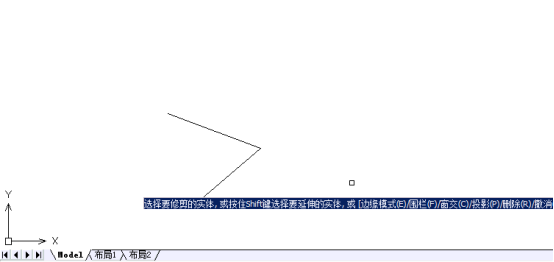

8.完成，就可以看到我們一開始要求修剪的兩條線段都成功的被修剪了呢。
