中望CAD Touch是一款內置第三方云存儲服務（如金山快 盤，Dropbox等）的免費移動CAD應用，由中望軟件針對iOS 平臺打造，可以在iPhone、iPad和iPod touch上運行使用。其直接支持最新DWG2013格式圖紙文件的打開與保存，保證與 PC版中望CAD的高度兼容與無縫交互。

利用中望CAD Touch，用戶可以直接打開DWG圖紙，用多指觸控進行查看，并進行簡單的編輯和批注。便于在戶外（如 工地、車間或野外測繪）瀏覽圖紙，或向客戶/合作伙伴展示圖紙。下面就認識最新版本的中望CAD Touch，體驗指尖上的CAD設計：

一、簡潔的初始界面

中望CAD Touch的初始界面分為上下兩個部分。上部為圖紙打開界面：界面上方有本地圖紙、樣例圖紙和字體三個選項（圖1），用戶可以打開本地圖紙，也可以打開中望CAD Touch自帶的樣例圖紙。而一些常用的s h x或 txt字體可以通過Itunes同步導入到中望CAD Touch 的“字體”文件夾下，從而可避免出現因?yàn)槿鄙僮煮w而出現亂碼的情況（打開圖紙時程序會自動搜索這個文件夾中的字體）。

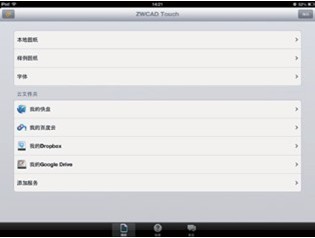

圖1：中望CAD Touch初始界面

下部為云文件夾選擇區域。作為內置第三方云存儲服務的移動CAD，用戶可以在該界面直接打開在百度云網盤、 金山快盤或Google Drive等網盤中存放的圖紙，也可以復制網盤上的字體到當前設備。默認情況下，只有“添加服務” 一個按鈕，點擊即可按指引添加對應的網盤服務。在這一操 作過程中，用戶可以添加對網盤的文字描述，也可以使用默 認的名稱。最后，點擊“存儲”按鈕回到上一級界面，即可 在“云文件夾”中添加一條網盤信息（圖2）。

圖2：中望CAD Touch添加網盤信息

在中望CAD Touch的初始界面最下端，有三個選項：圖樣、幫助和社區。用戶可以通過點擊“幫助”按鈕獲得中望CAD Touch全新的幫助文檔，里面詳盡介紹了中望CAD Touch 常用命令的使用方法以及軟件的基本信息。如果點 擊“社區”按鈕，則用戶可以直接訪問中望軟件的論壇。

為了統一管理更多功能，及方便用戶了解當前版本狀態和進行意見反饋，在主界面新增設置面板。進入初始界面點擊左上角還有一個設置按鈕即可進入設置版面（圖3）。用戶可以設置是否自動下載網盤文件、是否開啟捕捉和極軸、查看當前版本號、及查詢是否有新版本發布。用戶還可以給中望公司反饋意見，意見反饋會打開一個類似微信的界面，用戶可以在此與中望的客服實時聊天，也可以連接到App store讓用戶給中望CAD Touch打分，或直接進入中望公司的官網。

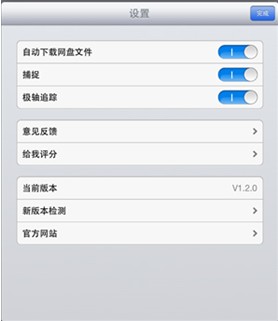

圖3：中望CAD Touch設置功能

二、便捷實用的圖紙界面

用中望CAD Touch打開圖紙后，可以看到窗口最下面列出 常用的工具（圖4），依次為：繪制工具、測量工具、標記工具、圖層工具、撤銷工具、重做工具、視圖工具、布局工具、顏色工具和輸出工具。

圖4：中望CAD Touch圖紙操作界面

其中繪制工具包括了圓、多段線、直線、矩形、圓弧和文字等命令；測量工具包括線性標注、半徑標注、角度標注、面積和距離命令；標記工具包括矩形、云線、文字、畫筆、圖片和語音命令。通過插入圖片到當前圖紙中，方便工程師記錄現場狀態，了解設計圖紙實際體現效果。工程師可對圖紙直接進行批示，也可直接用語音注釋，讓圖紙說起來；圖層工具可以顯示當前圖紙中所創建的圖層信息，包括圖層名稱、顏色和狀態，還可以設置關閉和顯示圖層；撤銷和重做 工具的主要功能是重做或放棄最近的操作；視圖工具是用于設置視覺樣式（如2D、3D）及繪圖區背景，并可調整視圖角度（平面圖、軸測圖）；布局工具是幫助用戶在模型空間與布局空間之間進行切換；顏色工具用來設定當前顏色（之后繪制出來的對象都顯示為該顏色）。如果選擇多個對象，再選顏色則可以改變當前選中對象的顏色；輸出工具包括共享和導出命令，共享是幫助用戶在聯接互聯網的情況下，將圖紙文件通過郵件發送出去。而導出功能是將當前圖紙區域進行截圖，并以JPG的格式保存到相冊。
