熔融沉積造型3D打印噴頭工作原理

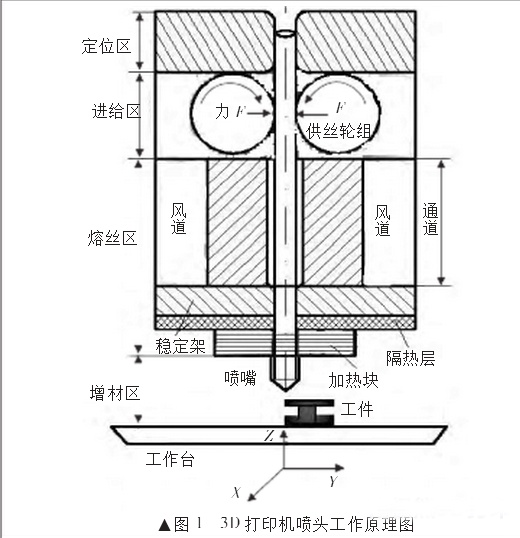

3D打印技術是指通過連續的物理層疊加，并通過逐層增加材料來生成三維實體的技術，與傳統的去除材料加工技術不同，因此又稱添加制造。熔融沉積造型采用熱熔噴頭，使處于半流動狀態的材料按CAD分層數據控制的路徑擠壓并堆積在指定的位置凝固成原型，逐層擠出堆積，凝固后形成整個原型或零件。其組成系統包括：高精度機械系統、數控系統、噴射系統、成型環境等。本文所研究內容主要涉及噴射系統。基于熔融沉積制造技術的3D打印機噴頭的工作原理如下圖所示。
3D打印機噴頭由定位區、進給區、熔絲區和增材區組成。定位區作用是使絲料初定位，讓絲料能準確流暢地進入進給區；進給區由主動齒輪和從動軸承輪組成，兩輪中間保持特定的間隙，間隙大小值要足以使絲料在兩輪的夾緊摩擦力F作用下向前穩定運動；熔絲區由喉管通道、穩定架、隔熱層和加熱塊組成，在此處未熔化的絲料和熔融狀的絲料在通道中形成活塞作用，迫使絲料從噴嘴噴出；增材區由噴嘴、工作臺和工件組成，在增材打印過程中，X、Y方向由噴頭運動控制，Z方向即每層打印厚度由工作臺上下運動控制。從其原理可知，造成打印表面精度差的原因在于噴頭在X、Y向的運動，本文不研究控制噴頭運動的電機精度和絲杠傳動精度等因素，而從噴頭由于加熱塊高溫引起的在X、Y向變形量展開研究，進而為優化改進噴頭機構提供理論依據。
